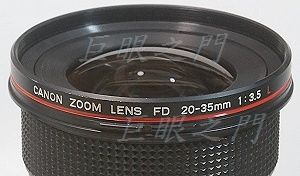

這是超廣角,鏡主要改為 Sony α 接環。

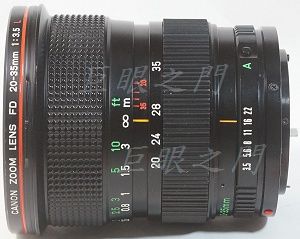

側面。
光學結構很複雜,11 群 11 片,最前面為非球面鏡。

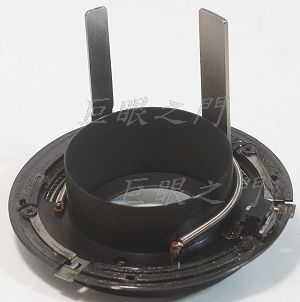

尾巴已經拆很多了,不再貼。這是拆下的尾巴,兩隻桿子是壓光圈以及光圈連桿。

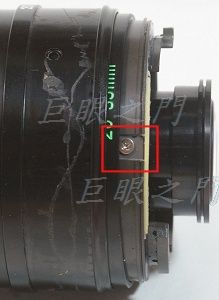

無限遠調整在這裡,把最後面有 20-35 mm 字樣的環上三隻小固定螺絲取下,此環就可以縮入變焦環,側面有螺絲要取下。

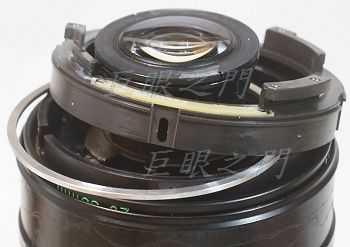

裡面有墊環,這就是調整無限遠的,把墊環拿掉再裝回去。

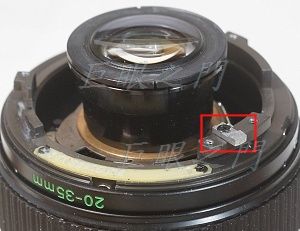

因為原來的尾環車修了之後會有縫隙,這裡補一塊小鋁塊。

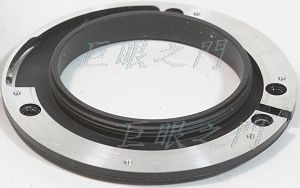

原來尾巴的環鎖在一個 M42 接環上車,這樣比較不會震刀,表面比較平整,車到大約剩下 1.8 mm。

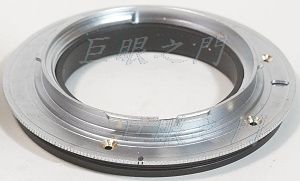

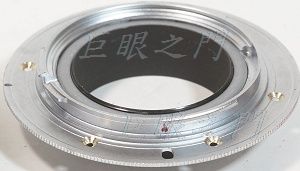

把 Sony 接環轉上去就可以對中心,鑽好螺絲孔再拆開。

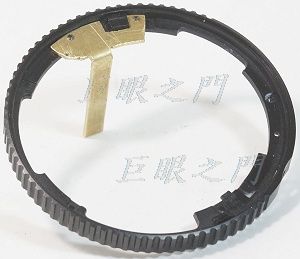

光圈環上重新做了連桿。

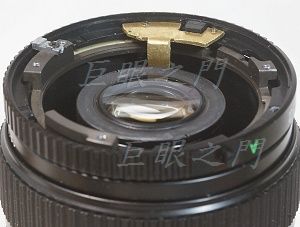

裝上光圈環。
原來的鏡尾護環還是車修了裝回去,不過護環要車短,否則會頂到內部鏡組。

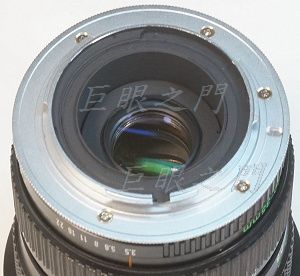

鎖上鏡身。

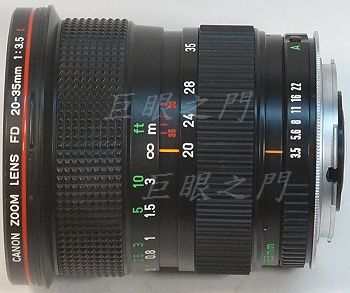

側面。
D.T. Tang 製作 |
