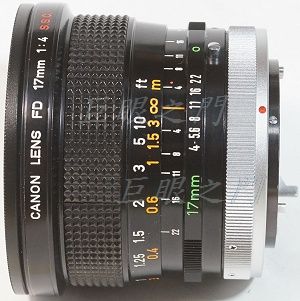

這隻是老鏡,據說有低放射性的材料。

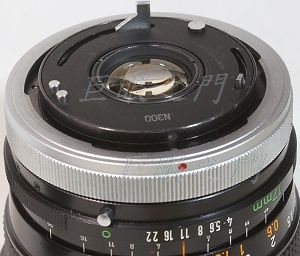

FD 的尾巴都差不多,轉到不同角度可以拆到三隻螺絲,螺絲拆開,尾巴就可以取下。
光學結構 9 群 11 片。

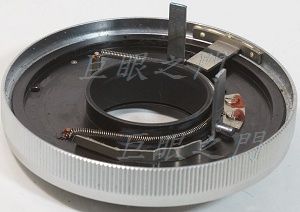

拆下的尾巴。

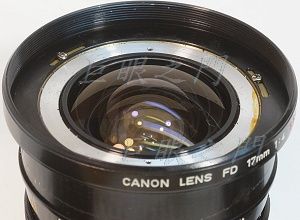

比對了一下,法蘭距還差很多。找無限遠調整裝置看看有多少可調整空間,前面的銘環拆下,裡面有三隻螺絲是固定對焦環的,此鏡的對焦環與濾鏡環是一體的。本來以為無限遠調整裝置在對焦環花紋橡皮底下,但是橡皮太老了,一撬就都斷開了,裡面也沒有調整螺絲,於是才去拆前面的銘環。

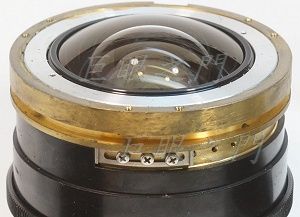

對焦環取下,調整裝置在這裡,看起來還有些空間,但其實因為是超廣角,前後移動距離很小,調整非常有限。

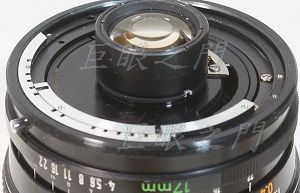

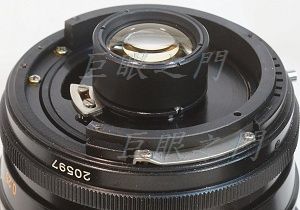

無限遠沒什麼可調的,那就要車尾吧,這是光圈環取下後的狀態。

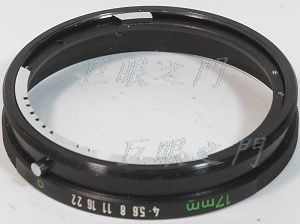

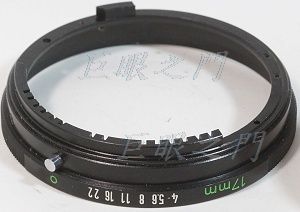

這是光圈環。
鏡尾車短了。
因為鏡組有些機構有膠黏的很死,不好拆,所以只好整個上車床,車的時候要把所有縫隙都用膠帶或是海綿封住。
光圈環也要車短。
原來的定位鋼珠孔都車掉了,重新在旁邊打了鋼珠孔,要剛好間隔一級光圈的位置,這樣才能利用原來的定位凹槽,原來的凹槽還有多做,所以也無須再磨凹槽。

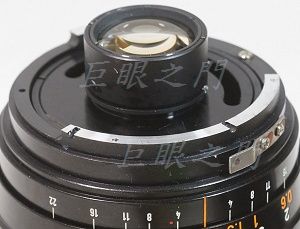

裝上光圈環。

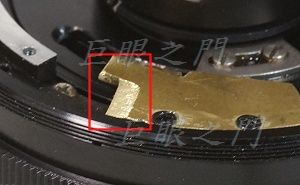

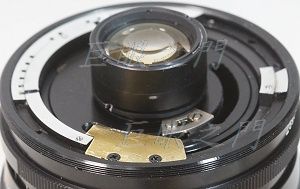

做了一個銅片由槽孔中伸入以便頂住光圈機構。

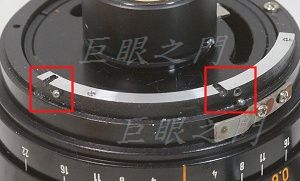

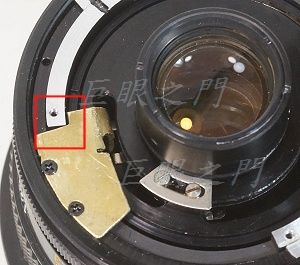

這個位置要做的準,最大光圈時剛好頂住邊緣。

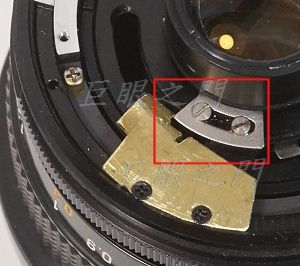

轉到最小光圈時剛好頂住另外一個金屬片,這樣光圈環才不會亂轉轉到超過最大或是最小光圈。
還有個問題,這個位置是鏡頭的卡榫孔,銅片在轉到某個角度時會頂到由機身的伸進來的鏡頭卡榫。
於是磨了斜坡,這樣卡榫會由斜坡滑過就不會卡住了。

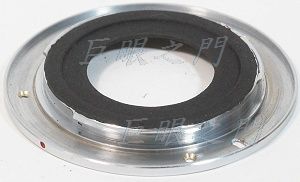

尾巴接環,做了擋板。

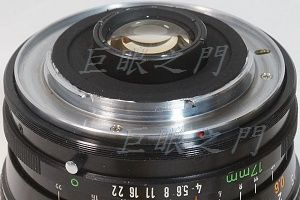

裝上。
光圈環的側面原來有些缺口,零件堆裡面找了個有陽極的鋁環,還剛好可以卡在外面,還不用任何加工呢,不過還是用了些膠免得掉下來。

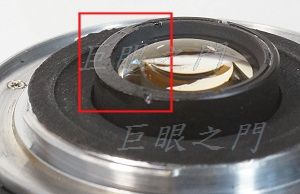

但是會打鏡,這一區磨了一些,還磨的不少,磨到手上三台底片機都不打鏡為止,希望在 D3 上面也不會打。

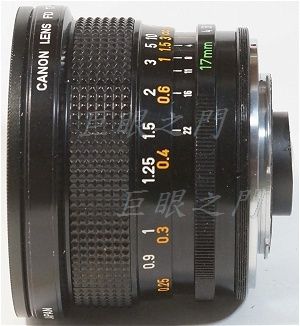

側面外觀。
用 Sony NEX 6 試拍看看,最大光圈,隔著玻璃拍,有些玻璃的髒污影響了。不要以為這是魚眼鏡,馬路彎的是因為它本來就是彎的。邊緣其實還是有些模糊的。
縮一級,改善不少。
