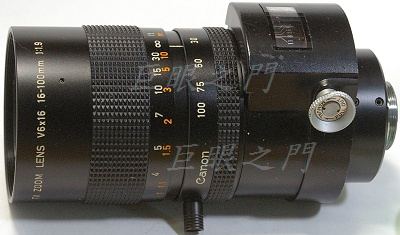

這種鏡沒玩過，原來應該是 16 mm 電影機用的鏡頭，鏡主說無限遠差了一些，要調整一下。

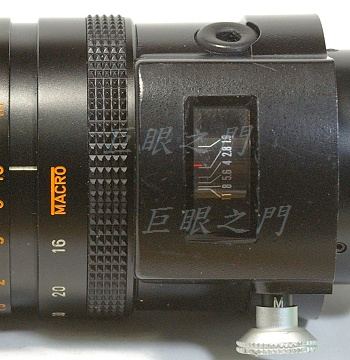

鏡頭有沒有十萬種以上我不知道，但是數萬種應該是有的。此鏡光圈有點詭異，下方的銀鈕拉出就可以調整光圈值，在上方的透明窗中可以看到數值，銀鈕推入時應該是自動光圈。圖片上方周圍有橡皮圈邊緣的孔洞是幹嘛的呢，查看網路上的圖片，原來有個電線與接頭由此穿出，我猜是傳遞光圈訊號等等的，但已經被拆掉了。
這是銀鈕的側面。

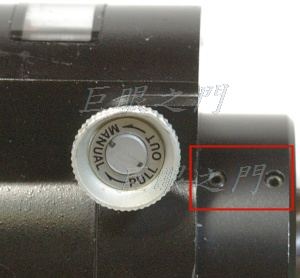

尾巴的紅框中有內六角螺絲，轉鬆後就可以將尾巴轉下來。

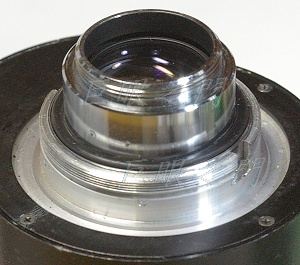

尾巴的外殼已經轉下來，露出裡面的螺紋。

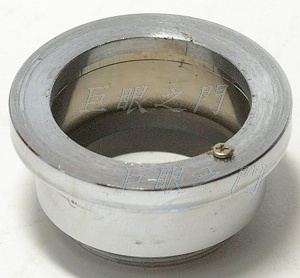

尾巴 C mount 的螺紋部份可以直接取出。上面有個凸起的螺絲，這個凸起的螺絲是有學問的，這是配合下面一張圖中的金屬環，卡在金屬環上可以限制尾環的轉動角度，在鎖尾巴外殼時才會定位，才不會被在鎖尾巴外環被外環牽引轉動。為何要這樣，因為 C 接環是螺紋式的，如果角度不對，轉上機身時中線會對不到機身的上方。所以我猜這個螺絲的位置是在量好位置後最後再鑽孔鎖上。
這是尾巴裡面最上面的環，左方有凸起，與尾巴接環上凸起的螺絲交互作用可以限制尾巴的轉動角度。

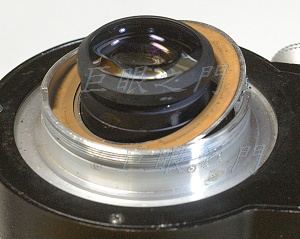

這個尾巴座子上原來有兩個缺口，內金屬環凸起的位置原來應該是對著有光圈指示的方向，就是在鏡頭中線的方向。這樣上圖中的尾環放上去就會被此環擋住，不會在鎖外殼時帶動。

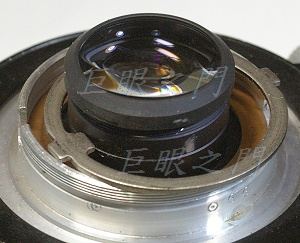

底下有好幾片金屬片，厚度不一樣，這裡就是調整無限遠的機構，把金屬片換成薄的就可以對到更遠，反之更近。要注意，這些墊片要放在金屬片的下方，否則會頂到尾巴上凸起的螺絲。

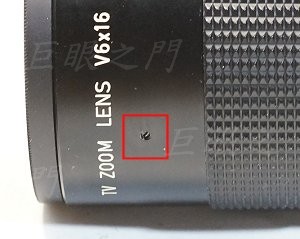

其實這裡還有機關，這裡周邊有三隻螺絲，鬆開後，就可以用卡鉗卡住前鏡組轉動調整無限遠。這種變焦鏡其實是要前後一起調整，如果只有調整前面或是後面，很可能移焦很嚴重。所以要調整後面再調整前面，如果移焦嚴重就調整後面再重新調整前面看看，總是要抓一個移焦比較沒那麼嚴重的位置才好。
此鏡原來的無限遠就是對的，只是尾巴被人拆過沒有鎖回定位而已，鎖回去就好了，所以算起來也沒改什麼。怕有人有同樣的鏡頭與同樣的問題，所以貼出來給大家參考一下
D.T. Tang 製作
