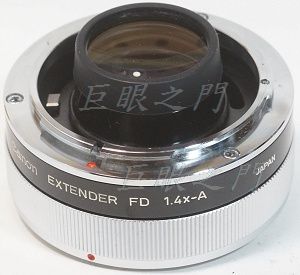

這隻鏡雖然號稱 A,但是好像並沒有 B ,這隻 1.4 倍鏡鏡主想改為 Nikon F 接環。
加倍鏡可以改,但是過去改的經驗,前面的接口最好不要改,而且改的時候如果鏡片組的座子要重作那就不建議,因為光軸可能會不夠準而導致一邊清楚一邊模糊。

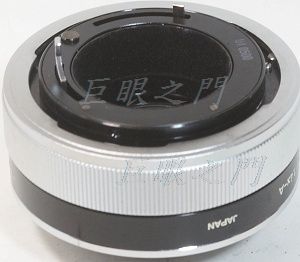

尾巴。
光學結構三群四片。
前面的接環拆掉,裡面還有螺絲,也要拆除。

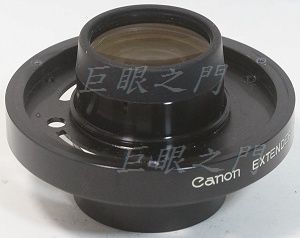

剩下的中心。

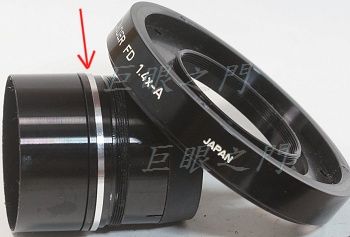

鏡片組可以轉出來,箭頭處是墊環,因為 FD 與 Nikon 的法蘭距差很多,尾巴無法車那麼多,因此要把加倍鏡中的凹鏡組前移,這樣焦點就可以後移,因此這個墊環要取下。

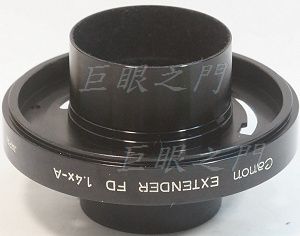

裝回去,這個部份暫時不修改。

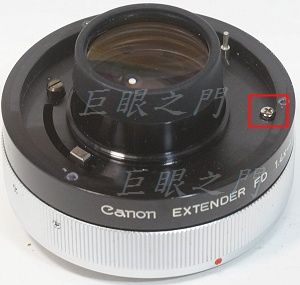

尾巴上的這些零件都沒用,都要拆除,紅框中有個金屬片鎖在外面的鎖環上,要拆下來鎖環才能取下。

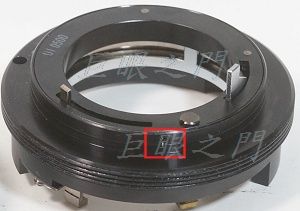

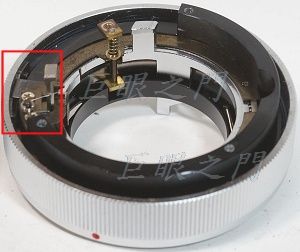

鎖環取下,要拆裡面的那些連動機構要把側面紅框中的螺絲拆掉,蓋子拿開才能拆。

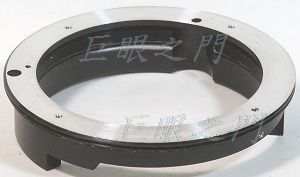

裡面的零件都拆掉,尾巴車薄,車到大約剩下 1.5 ~ 2 mm 左右,這樣 Nikon 的尾巴裝上去差不多可以對到無限遠,因為 Canon 的長鏡都可以對到超過無限遠,因此車到這樣就可以用了,雖然鏡身會對到超過無限遠一些,但使用上沒有問題,為何不再車短,因為車太短外面的鎖環不好固定。

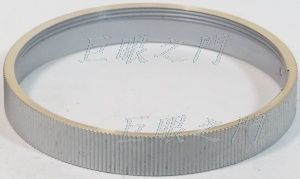

鎖環車到裝回時不會凸出來為止。

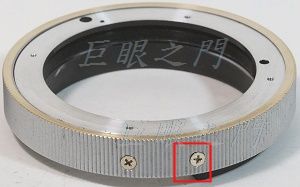

裝回去,這裡原來有鎖金屬片的螺絲,利用原來的孔洞鎖了兩隻螺絲到裡面的鋁環。

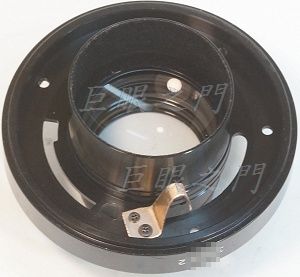

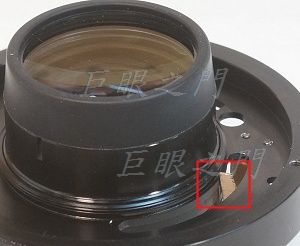

這個零件很重要,因為 FD 鏡頭裡面的壓光圈桿要向右頂住才會縮光圈,因此要做個機構把壓光圈桿頂住,用有彈性的銅片做了個彈片鎖上。

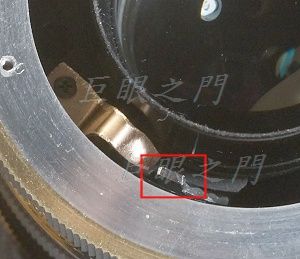

另外一面要穿過縫隙一些。
裝上鏡身時要先頂住這個壓光圈桿,再把加倍鏡反時針轉到定位鎖上。
都測試完成,裝起來。

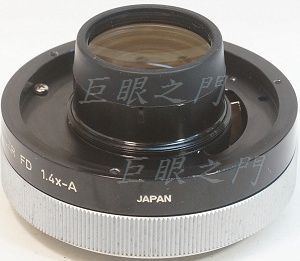

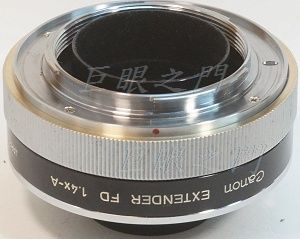

接環裝上。

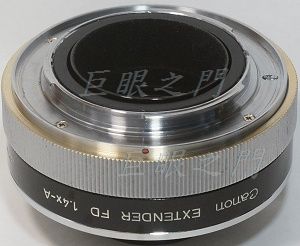

反面 Nikon F 接環也裝上,但這樣不行,還有很大的縫隙。
車了個塑膠環黏進去。

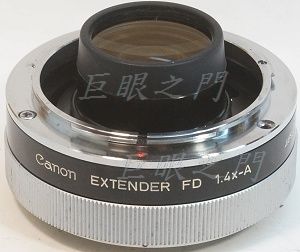

裝到長鏡上的外觀,裝的時候大約是 Canon 字樣的位置先對正鏡頭中線,再反時針轉到兩者中線對正再鎖鎖環。反正裝上以後轉動光圈環光圈會縮就是裝對了,否則就是沒裝好。
