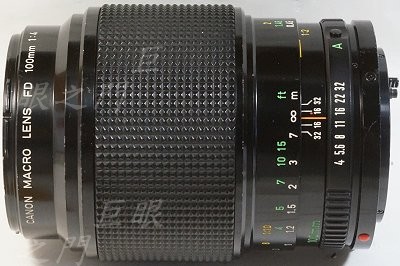

Canon MACRO 100mm f4 NFD 接環改 Pentax K 接環(自動縮光圈)

老微距鏡。 New FD 的鏡頭改過很多了，如何拆解尾巴，請自行爬文吧。

光學結構 3 群 5 片。

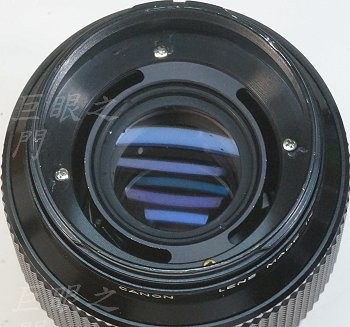

先看看無限遠如何調整，前面的銘環打開，有四隻螺絲，螺絲拆掉後可以將濾鏡環拆下。

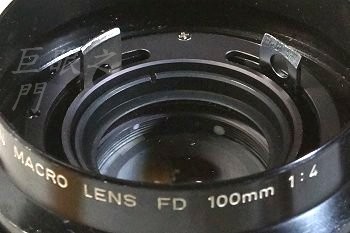

當對焦在遠處時，裡面的壓光圈桿以及光圈連桿會由前鏡組旁的縫隙伸出來。

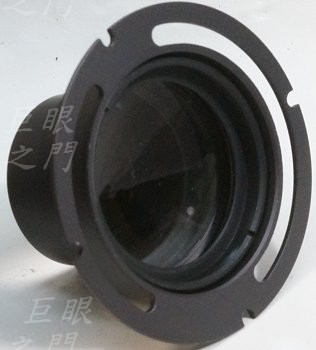

濾鏡環拆掉後，前鏡組可以取出，所以如果光圈附近鏡片入塵的話倒是很容易清理。

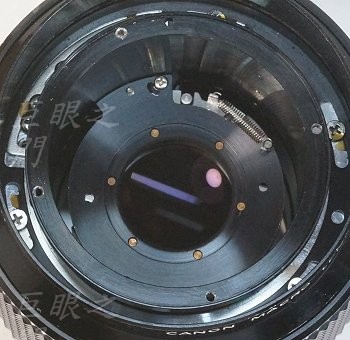

前鏡組取出，可以看到裡面的光圈機構。

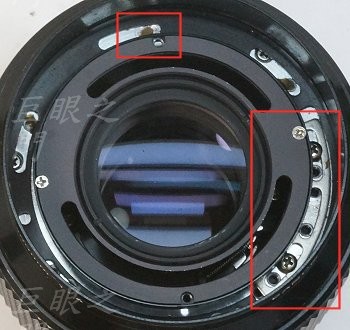

縫隙裡面有無限遠調整裝置，上方紅框中原來有螺絲，已經拆掉；那是鎖住對焦表尺環的。右方紅框中原來有好多隻螺絲，先拆的剩下兩隻以便研究，這個無限遠調整裝置還真的不好調整。大致上是調整鐵片底下的環到無限遠，再去調整鐵片的角度，調好了鎖緊；最後再把表尺環上的無限遠記號調整到對的位置鎖住。

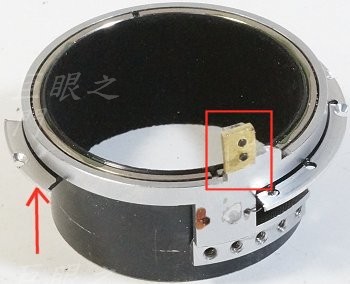

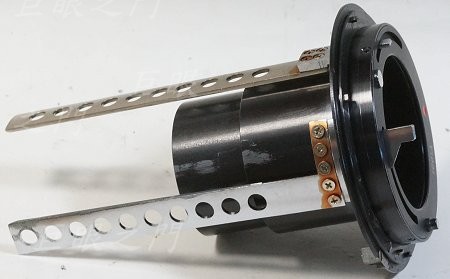

尾巴拆出來的控制核心，New FD 鏡頭的這個核心結構都差不多，但也表示都很難搞。這些桿子本來以為是銅的，結果竟然是鋁的。鎖了一排五隻螺絲的是壓光圈桿，圖中靠上面的是光圈控制桿。這個核心要大幅改造。

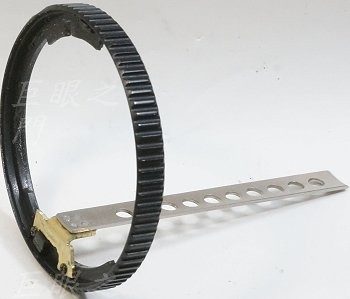

先把控制光圈的連桿拆下來，做個銅片鎖在光圈環上，這個結構以前改過很多了，方法都類似。

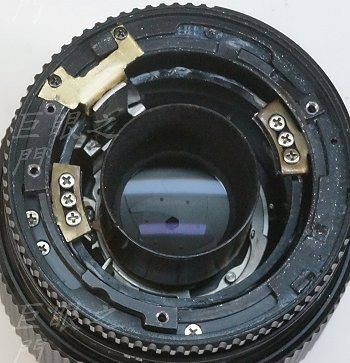

連桿插在原來的機構上，但這個連桿的位置其實不好調，要調整的很準確才行，否則調整到 f4 ，結果並不是光圈全開，那就不好用了。圖中左右各有三隻螺絲的是對焦定位器，這個不需要拆。

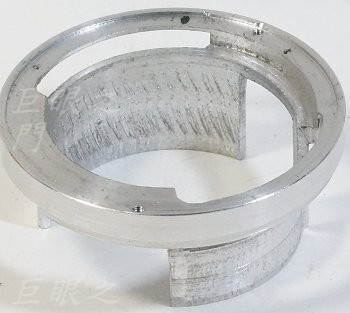

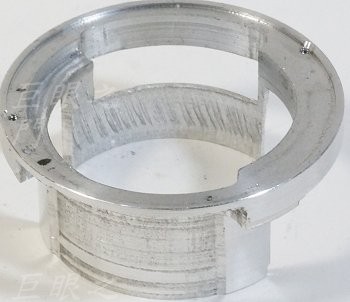

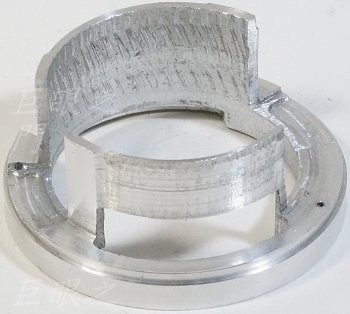

做了個奇形怪狀的鋁環，上面要把原來的核心修整了裝進去，因為有許多凸出物，所以做好鋁環後要把很多地方銑掉。底下的大缺口是要避過鏡身內的對焦定位器。

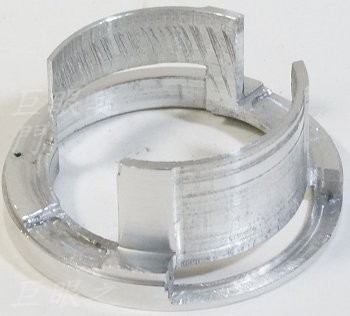

另一個角度。

另外一面。

底面的另一個角度。這個零件原來就是個鋁環，然後要依據一些零件的衝突位置，慢慢去銑掉避過去，最後還能沒有那個地方斷掉也真是運氣了。這個東西就算有 CAD 軟體恐怕都不容易畫出來。

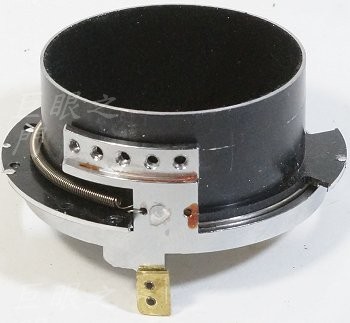

原來的核心外徑車小。原來的壓光圈桿彈簧要反個方向，要做成既定狀態為縮光圈。銀色的鋁環上要鎖壓光圈桿的機構，所以前面奇形怪狀的鋁環核心上就要挖掉一些以便讓這個位置能露出來。有彈簧，所以核心上就要銑出容納彈簧的空間。

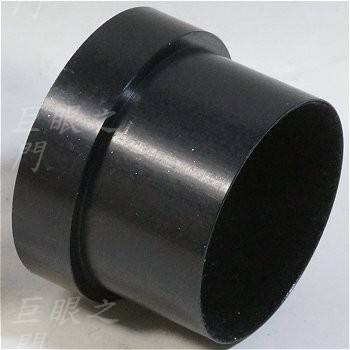

原來的核心遮光罩很長，但整個鏡尾的核心都前移了，所以這個部分要切短，但是頂住的地方不是最尾巴，所以不是切短就好，要中間切開車短再裝回去。

這個凸桿，本來以為是銅的，結果是鋁的，所以所了一片銅片加強；同時也可以與 Pentax K 的機身內的機構接觸大一些。原來這個核心的外徑車小之外，還要車薄一些。

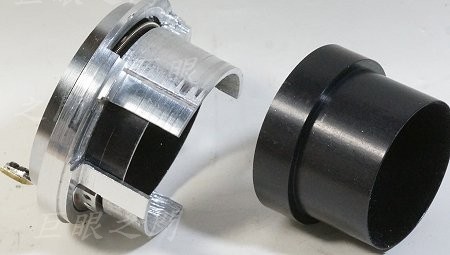

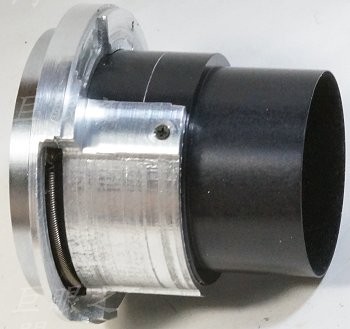

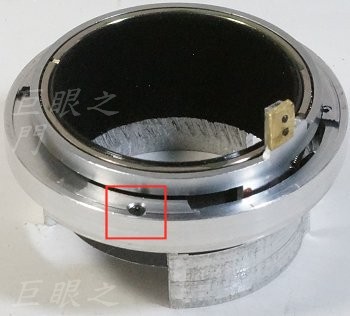

核心裝入奇形怪狀的鋁環，這裡用小螺絲鎖住定位。這個鋁環以及核心的整修都是不斷修正之下的產物，搞了好久，能改的出來，都很佩服自己了。

也許有人會有疑問，為何不參照 Minolta MD 100 mm f4 那隻的改法呢，因為 Minolta 的那隻連動機構沒有那麼長的桿子，桿子太長，如果用 M42 環的方式去運作，會不夠穩定。

原來切下來的一節，要裝在兩片弧形之間的位置。

側面用螺絲鎖回去，這個環只是遮光的作用，沒有重量負荷，所以不需要固定的很結實。因為黑色的核心與鏡身之間的空間很小，所以圖中銑掉的位置會與光圈環上的連桿衝突，因此要銑薄一些，還要避過光圈環上新增加的銅片。

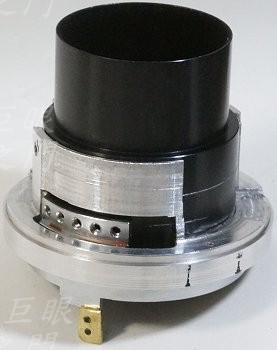

這一邊要鎖壓光圈桿，所以要挖空，外面有壓光圈桿，所以奇形怪狀鋁核心處也要銑薄。因為要配合每個凸出物的位置與形狀，於是這個鋁製核心就變的奇形怪狀。

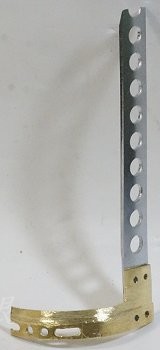

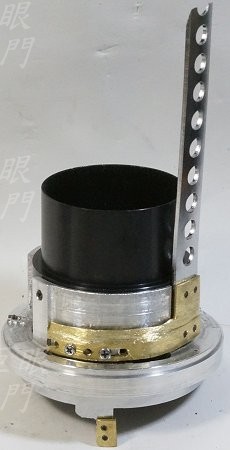

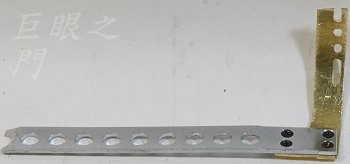

壓光圈桿，鎖住一片銅片。圖中銅片最下方可以稍微厚，上面一些就要磨薄，磨薄的原因還是因為裡面的空間不足。

這是內面，要這樣做，才能夠進入鏡身有限的空間。

鎖在這裡，連桿與圖中下方壓光圈連動機構的相對位置要做的很準。因此，可以看到銅片上先磨了長型的孔洞，以便調整螺絲位置，確定了位置，最後再鑽其他的螺絲孔。這個桿子還很麻煩，角度要調整的很準確，否則就會因為摩擦而造成開光圈不順，調整的角度都只有一點點，肉眼幾乎要看不出來，反正調的出來也是運氣了。

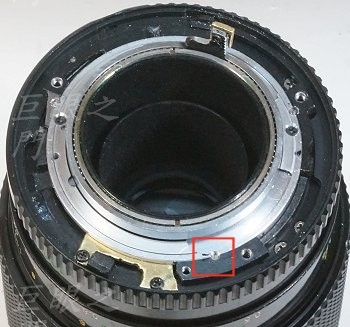

鋁核心裝上，卡在三個接環固定螺絲的座子之間，所以外徑要車的很剛好，放進去後，因為沒有方法固定，只能在紅框處鋁核心與原來螺絲座子之間打螺絲孔，鎖止付螺絲進去。

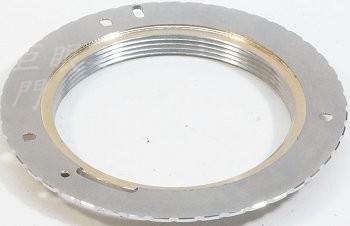

因為鋁製核心不能車太薄，否則無法鎖固定螺絲，因此稍有凸出；於是 PK 接環的內緣就要車出容納凸出的空間。

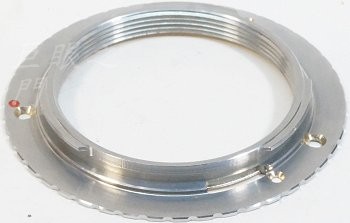

另外一面，這個接環是利用原來的鎖螺絲座子上的螺絲孔鎖在鏡身上。

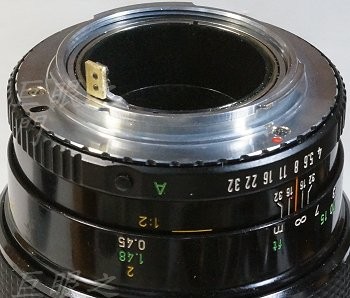

接環裝上。

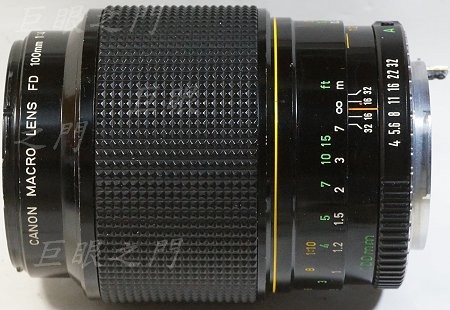

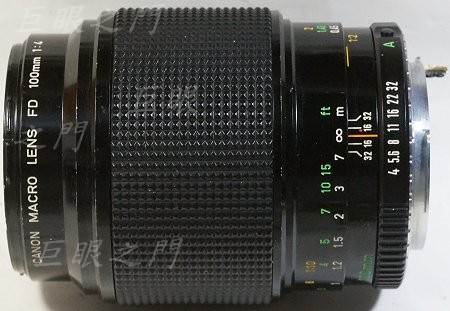

側面完成圖。這個鏡頭改起來真的難搞，主要是要與機身自動縮光圈連動，否則並不會太難。因為鏡身內空間小，這些機構要裝進去，要不斷測試，不斷去將那個鋁環東銑掉一點，西銑掉一點，修修磨磨真的很花時間。不過總算是改出來了，但裡面有些真的很勉強，目前操作正常，但是有些金屬用久了會不會因為承受應力而稍微變形就很難保證了，只能說到時候出問題再回診吧。

這個鏡有個奇怪的功能，將對焦環向前推，會顯示出這條黃線，這個狀態下，對焦阻力會較大。這個功能使得對焦環比較不會滑，不過對焦環向前推的時候其實要用點力，所也不建議去用這個功能，怕會影響鏡頭或機身的接環。畢竟大部分的微距鏡也都沒有這個功能，大家也都用的好好的。
