這隻要改 Nikon F 接環,有點難度,因為法蘭距差很多。

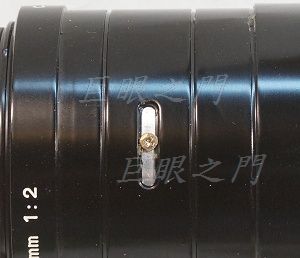

花紋橡皮取下,這個螺絲在不同角度共有三隻,轉鬆之後可以調整無限遠,還好調到極限還超過一些。
鏡片結構四群六片。

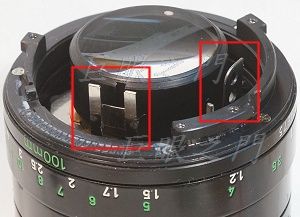

這種接環拆很多了,不再貼了,尾巴取下,右方紅框中是壓光圈桿,左方則是光圈連動桿。

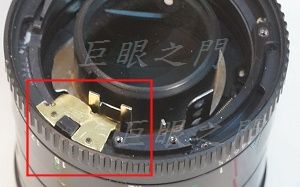

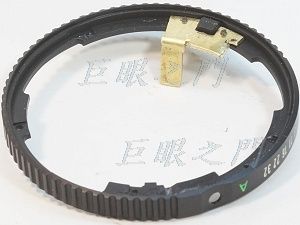

做了銅片零件,要插在原來的連動桿缺口中,這個銅片要做的剛好,兩端轉到底剛好頂住鏡身上的零件,使光圈環不會轉到超過最大或最小光圈。
插在這個缺口槽中,右方的壓光圈桿沒有用了,最後還要剪掉。本來光圈連桿也可以剪短,但是不好剪,怕會變形,留著吧。

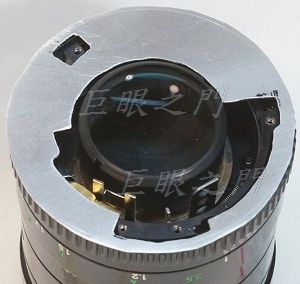

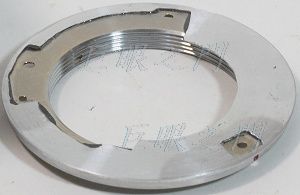

因為 Nikon F 接環的外徑不夠大,裝上後邊緣會有縫隙,而且無法頂住光圈環,因此在接環底下要黏一塊厚度 0.5 mm 的鋁片,要作成這個形狀,接環要鎖在鏡身上的位置要空出來,其他位置要比接環外徑大一點點,要剛好頂住光圈環。
用 AB 膠黏上,硬化後車一下,車到裝上後剛好可以頂住光圈環,而且光圈環要能順利轉動。

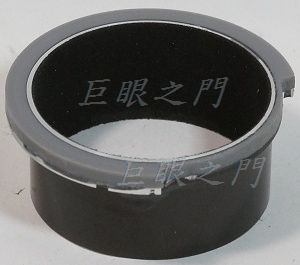

原來的護環挖下來還是做為鏡尾的護環,因為護環邊緣很薄,所以後面黏了一節塑膠管,這樣比較好黏在接環內。

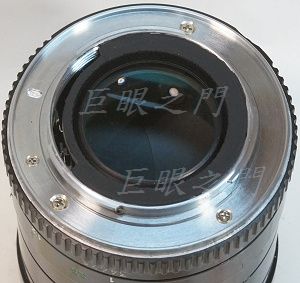

裝起來,塑膠環塗黑,最後當然還要調整無限遠。
因為不想把裡面的連動桿剪掉,所以就在護環邊緣留了一些縫隙。

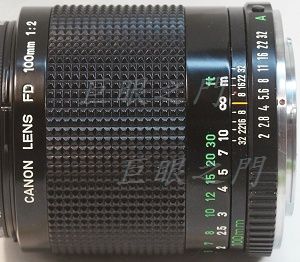

側面的外觀。
這隻鏡看起來好像容易,但是實際上花的時間卻不少,因為那些零件都奇形怪狀,要全手工製作,機器幫不了太多的忙。
D.T. Tang 製作 |
