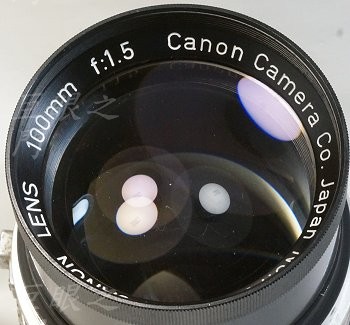

這是 X 光機的鏡頭，以前手上曾經有一個，不過那時還沒有 GFX ，當時評估似乎沒用，好像就丟掉了，有點可惜，不過印象中那隻規格似乎不同，鏡後距更短。

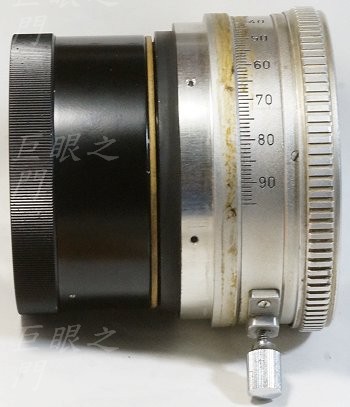

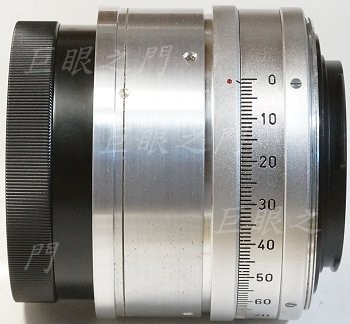

側面，這種相機就是調好焦距後基本上不太會再調整，所以複螺紋是乾的，沒有油。左方本來有個筒子，但鏡主拆了，沒寄來。

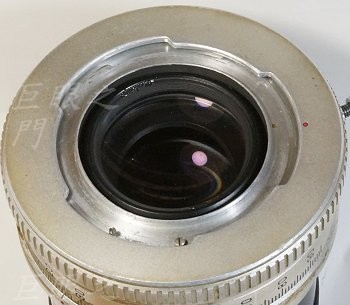

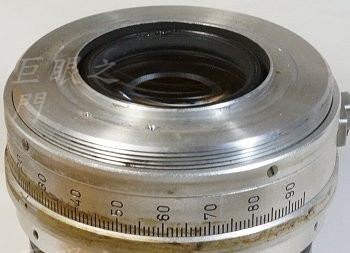

尾巴，鎖環式的。

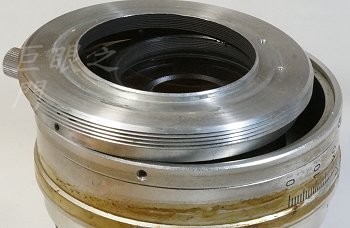

尾巴上的柱狀螺絲拆掉，鎖環轉下來，可以看到鎖環的螺紋。
外面側面的螺絲都拆掉後，這個座子可以取出。

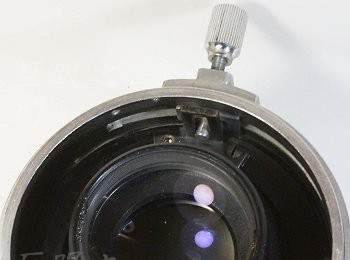

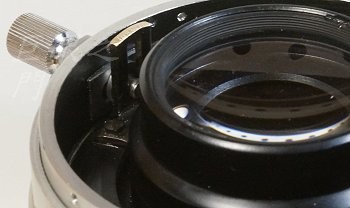

裡面有對焦機構。

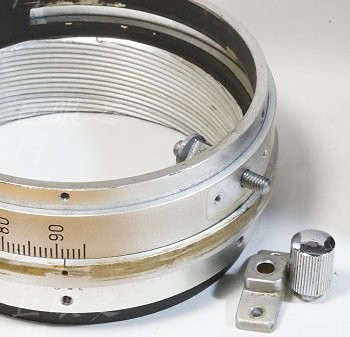

對焦機構原來的把手結構，可以調整好之後鎖緊。

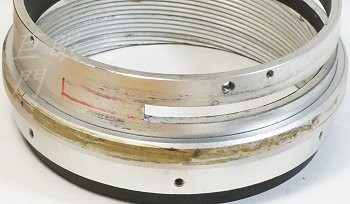

改造的可以對到更近些。要把紅框中的槽磨長些。
對焦定位器磨短些。
後來又改了一個，其實也不一定要磨定位器，把尾蓋內側會頂到的這一區銑掉就好。

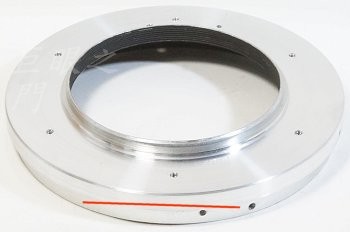

這是原來的尾巴，螺紋車掉。要把這個零件向鏡頭前方移動一些，紅線處的面車掉約 0.5 mm ，這樣就可以塞的更裡面些。最後面的一面也要車掉約 1 mm ，以便爭取鏡後距。

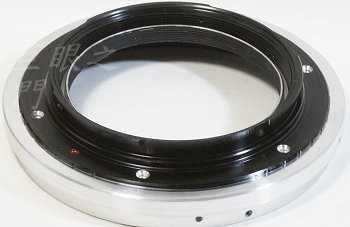

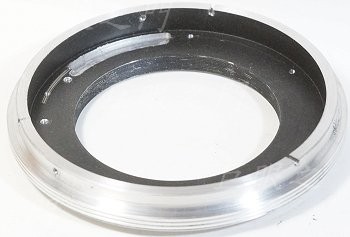

後面還要鎖上 GFX 接環，接環也車到剩下約 1 mm 厚度，這樣剛好可以對到無限遠。週邊間隔 60 度鑽螺絲孔，這樣可以更換鏡頭角度，原因是那個對焦系統的把手鏡主也無法決定要在那個方位。這樣打六隻螺絲孔可以轉到喜歡角度鎖起來。

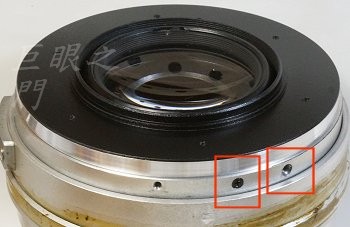

尾巴噴黑漆，尾巴已經下移了，所以原來右方紅框中的螺絲孔不能用，重新打了左方紅框中的螺絲孔。

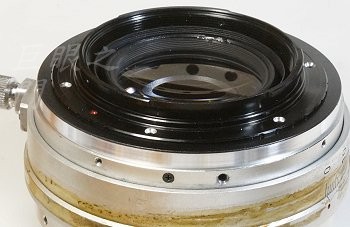

都鎖起來。

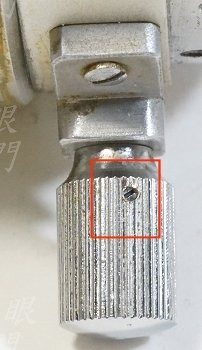

這個把手原來可以轉鬆轉緊，現在無須此功能，所以固定在適當的鬆緊就好；在紅框中打個止付螺絲，鎖住就好。

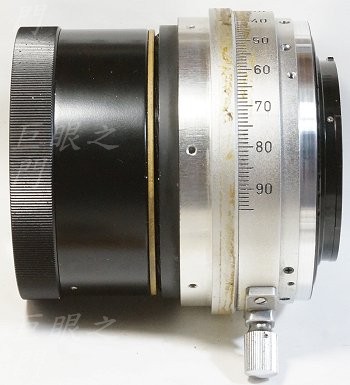

側面全貌。
這隻鏡要加光圈的話有點難，因為光圈的位置在對焦系統附近，要做到由外面控制，要如何穿出來是很大的難題。

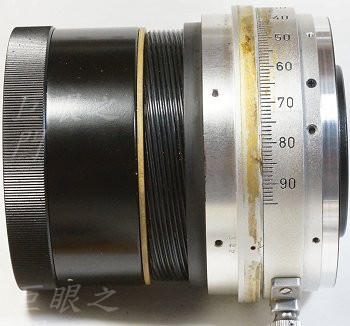

對焦近處，複螺紋會露出來，這樣不宜，所以還要鏡主把原來前面的筒子寄來加工裝回。

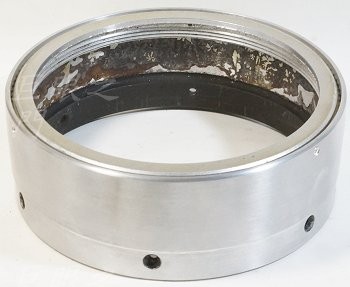

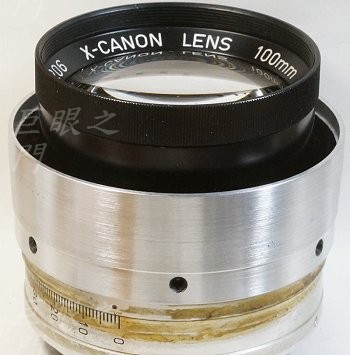

原來的外殼其實外面有個方形的座子，不過都已經切掉了。圖中裝回到原來設計的位置，不過前面縫隙有點大，還要補起來。
原來的鎖環沒有用了，剛好可以車修一下裝上。

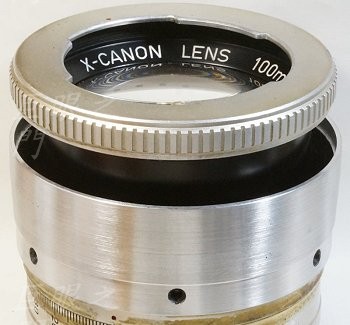

鎖環內外車修一下，裝在外殼前端。
雖然還有一些縫隙，將就了，這樣可以防止一些雜物進入複螺紋。
尾巴外觀。

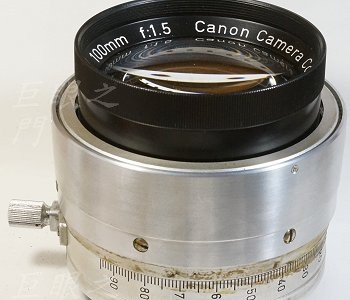

側面全貌。這隻鏡改起來其實有個缺點，就是對焦系統有點緊，因為原來就不是隨時調整的，而且鏡頭重，對焦時也造成偏重。
