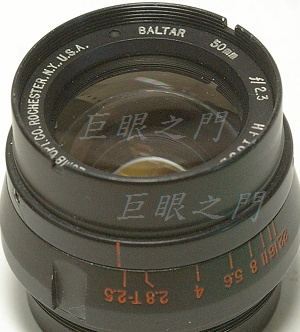

這隻以前改過,本來沒什麼好貼的,不過給鏡主參考吧,怕以後要維修不知如何拆。這種鏡頭印象中好像都是四群六片,類似雙高斯的結構。

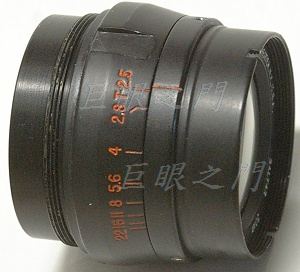

側面。此鏡原來其實是裝在一個大大的外殼中,拆的散散的。不過外殼沒拍照。光圈環上有個凹槽,可以用來裝設連動裝置。

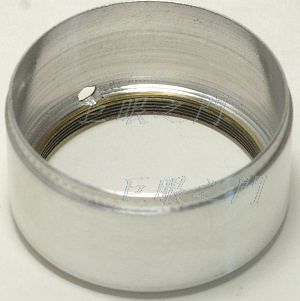

把原來鎖鏡尾的螺紋切下來,黏在一個鋁環中,這個鋁環很薄,大概只有 0.8 mm 左右。

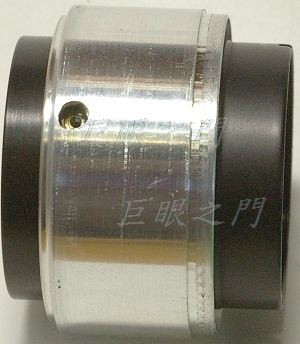

把鏡頭轉進去,孔洞中是鎖固定螺絲的,鏡頭原來的固定方式就是如此。

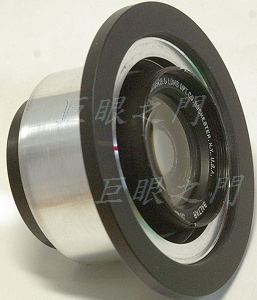

最後會黏在一個 M42 的接環中。這個接環再轉到 helicoid 上面。

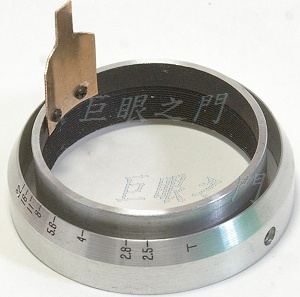

把原來的光圈環車下來,鎖上一個銅片當作連桿,由接環與鏡身的縫隙中卡住鏡身的凹槽。
這是原來的光圈環另外一部份,是光圈環的座子,光圈環裝上後有個螺絲會在圖中的縫隙中運行,灰色的位置是在縫隙中填了膠,以便限制光圈轉動的範圍。
兩者合體,螺絲還沒鎖上。

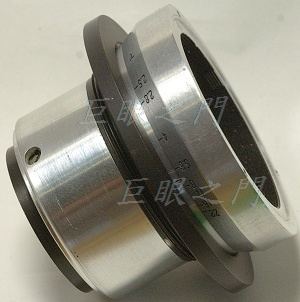

把光圈環的座子用膠黏在接環上,實在沒地方鎖,只好用黏的。黏的時候要注意鏡頭中線大約要對準,黏好後要看光圈連桿的角度,再將鏡心部份的零件黏死。

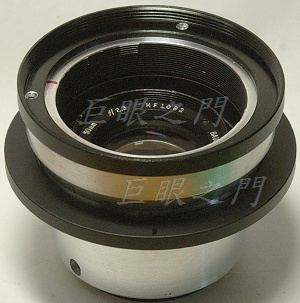

前面鎖一個 52 mm 的濾鏡環。

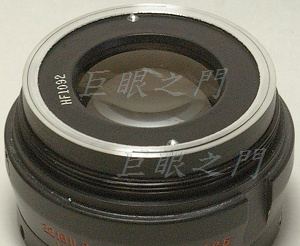

尾巴要車掉一些,否則會打鏡。

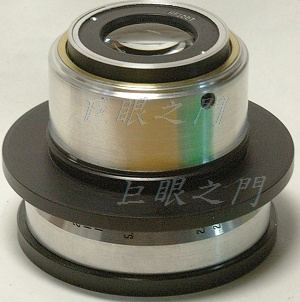

完成的外觀,不過有些地方還要噴黑漆。

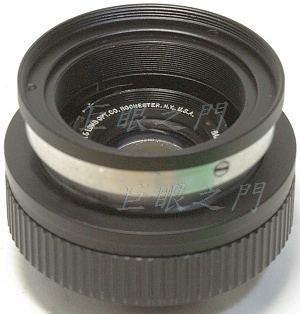

噴黑後,裝上 helicoid。

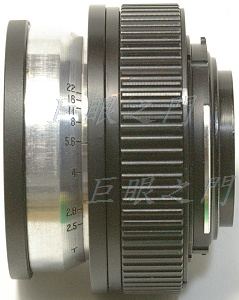

側面,後面凸出不少。
D.T. Tang 製作
