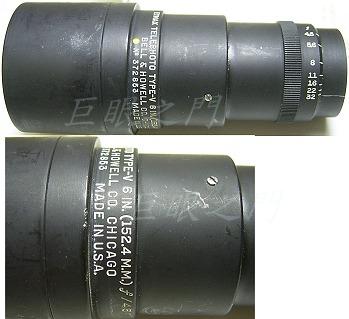

有網友送了一顆 Bell & Howell 152mm f4.5 老鏡頭，竟然是沒有鍍膜的，看來大概有四十歲以上了吧。拆開之後發現是四片鏡片的結構，兩前兩後，各為一組黏合鏡片，在沒有鍍膜的年代，許多都用黏合型鏡片，因為那樣可以減少反射面。此鏡外型很小巧，評估一下應該可以改裝為 pentax K 型接環來使用，不過光圈葉有些進油，必須先拆開清洗一番。
拆解
光圈環拆解時，要將此螺絲拆開，這個螺絲是光圈環與內部光圈機構的連動桿，轉動光圈環時帶動內部光圈機構的轉動部份。
拆開後就可以將光圈環轉下來，其實許多鏡頭的光圈環並不一定需要上黃油，上黃油的目的是減少磨損，另一方面可以增加一些阻力，免得用起來感覺鬆鬆的。
由圖中可以看到鏡身上的黃油，光圈葉上的油就是由此處滲進去的。
這個螺絲也要拆開，光圈機構的固定部份是靠這顆螺絲固定角度。
這是前組鏡片，固定環上有兩個凹槽，卡住凹槽就可以轉出。固定環轉出後就可以將鏡片倒出來。這種沒有鍍膜的鏡片有個好處，就是不怕刮傷鍍膜，玻璃很硬，沒那麼容易刮壞，所以拆出來可以先隨便放。
這是後鏡組，上方紅框中是固定鏡片的固定轉環凹槽，下方紅框是另一個轉環的凹槽，要先拆出外面的環，此環是管狀的。拆這種深入鏡筒的環，如果用鉗子或是工具一圈一圈的轉很麻煩，很慢，可以用工具卡住一邊的槽把它轉出來，但是要注意不要將螺紋刮花了，可以用牙籤來轉，牙籤比較軟。
這是拆出來的前後鏡片，由側面可以看出各為兩片鏡片黏合。
固定光圈機構不是用 C 型卡環，而是用一個鋼絲彈簧，這是比較老的設計。
這種卡簧很不好拆，很容易刮花原來的黑色表面，先用小起子撬開一個小縫，然後用牙籤卡住，用牙籤的好處是不會刮壞表面，然後用鑷子或是尖嘴鉗等等將彈簧圈勾出來。

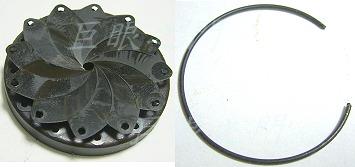

彈簧勾出來後，可以將光圈機構倒出來，左圖右方是彈簧圈，左方是光圈葉，可以看到光圈葉中都是油。
這個光圈機構無法將光圈葉由座子上拿下來洗，因為另一面是像鉚釘一樣釘在座子上，只能轉動，不能拿下，只好整個泡在去漬油裡面洗。底座上有個洞，是配合鏡身上的固定螺絲來固定光圈機構的。
這個光圈葉很詭異，構造很簡單，沒有金屬柱，只是把鋼片上打個洞，然後就把打洞時壓切出來的突出部份當作軸心。
這是光圈機構的轉動部份，剛剛說的壓出來突出部份就是卡在這些溝槽裡面，紅色框中是光圈環的螺絲卡住的凹槽。
這種光圈葉裝回去的時候要注意上下兩部份的角度，因為固定與轉動部份各有一定的角度，要先看好，固定部份螺絲孔的角度先比好，此時轉動部份也要看好光圈環螺絲的位置，如果沒對好，會變成實際光圈值與光圈環上的光圈值不一致，或者是光圈無法全開，也許會無法縮到最小。
改裝

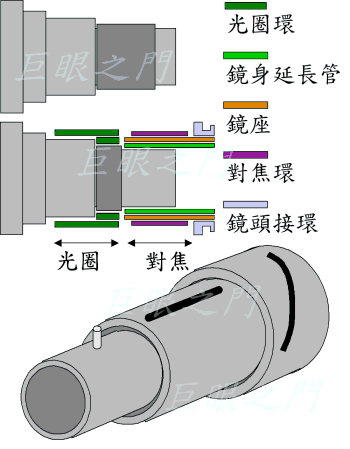

因為此鏡鏡身末端起算的法蘭距只有約 5 公分，扣掉機身約 4 公分的深度，只有 1 公分的距離，並不好裝對焦機構。要加上一些對焦機構的話，先要將光圈環車短（如左中圖），這樣鏡身露出來部份會比較長，如果裝在管子裡比較可以前後移動。整個的設計圖構想如左。
原來的光圈環車短以後，可以加上深綠色的部份將光圈環延伸到前面。
後段露出來的部份比較多了，可以加上淺綠色的部份將鏡筒延長，這樣比較好裝配，橙色的部份與藍灰色的鏡座固定在一起，是不動的部份，而淺綠色的部份則可以在橙色的鏡座中前後移動。紫色的部份是對焦環，可以轉動對焦。
整個對焦機構如左下圖，內管是淺綠色部份，中管是橙色部份，外管是紫色部份。外管上有個斜向的長形孔，中管有直線的長形孔，內管上有一個長形固定螺絲，這個固定螺絲是三個管子套好以後再裝上去。這樣在轉動外管時，長螺絲就會因為中管的孔狀軌道而被迫前後移動。
此種對焦的設計只能用在鏡頭較輕的情形，太重的鏡頭磨擦力太大不適用，而且也只能用在內部管子長度比直徑長的時候，否則容易卡住。
設計好了之後就開始動工，先將光圈環太長的部份車掉。
這是將光圈環加上了設計圖中深綠色的部份。
因為光圈環前面內徑比原來的鏡筒大，會有點搖晃的感覺，因此前面多塞了一層塑膠管，再用車床把太厚的地方車掉。因為鏡筒上有個固定光圈葉組件的螺絲，所以要把前面的環銼一個缺口，這樣比較好裝上。

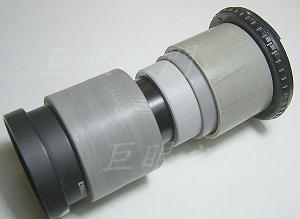

這是另一頭幾個零件的大致狀況，對焦機構的洞還沒有挖，先套上試試看。鏡頭接環是用機身蓋做的，將中間挖掉即可。

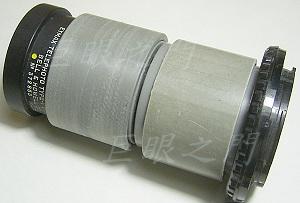

裝好之後大致會是這個樣子。
軌道槽都挖好了，法蘭距比原來估計的短了一些，又將對焦機構鋸短。從收集了二十年的舊像機上找到兩個柱狀螺絲，終於派上用場，一長一短就剛好適合對焦機構的長度。這些對焦機構的軌道槽要做的剛好，慢慢磨，太鬆了不好用，因為緊所以凡是會摩擦到的地方要打蠟，用蠟燭就好，不要用汽車蠟，用蠟燭磨一下就可以了。
內部塑膠管露出來的部份用獨家配方塗上去，反光減少了不少。

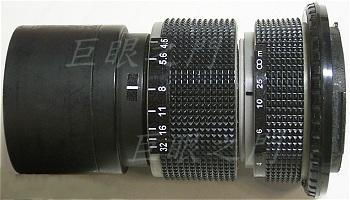

這是完成圖，光圈與距離表尺算好了大小用印表機印在紙上，再貼膠帶防水，背面用雙面膠黏上，另外從舊的爛鏡頭對焦/變焦環上剪下來一些花紋橡皮用雙面膠黏上。
此鏡的缺點是沒有鍍膜，逆光可能會有耀光，此外法蘭距比較不足，沒有足夠空間裝配對焦機構，所以最近只能拍到2m左右。
上圖是實際拍攝的圖片，5.6 光圈，看起來還可以，細部的測試會發現縮小光圈時中心點沒有明顯的改善，但是邊緣畫質會提升，或者說原來中心畫質就很不錯。
這是約 2m 左右拍的，此圖為裁切中間部份，5.6 光圈。
