許多朋友都不知道該如何判斷是否因為鏡尾邊框太長而遮住像場，於是來解說一下。

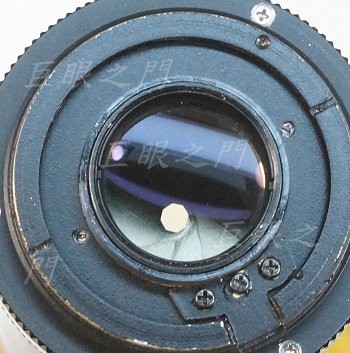

先縮到最小光圈，如果由鏡尾看起來這樣，表示在這個角度時像場不會被遮住。

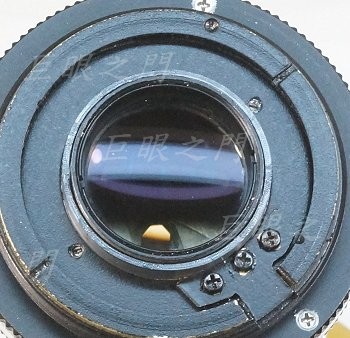

鏡頭再斜一點點，使得剛好看到光圈開口在鏡尾邊框的邊緣，這個角度就是像場的極限。

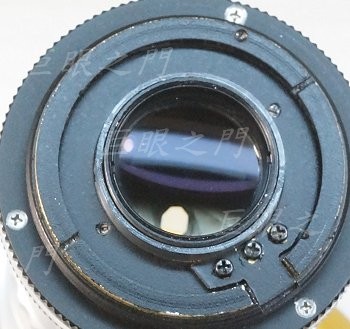

再把鏡頭斜一點點，光圈開口處已經有一半黑掉了，這就表示在這個角度，已經在像場的交界處了。此時鏡尾邊框只有遮住非常少的光圈開口，而開口處影像已經黑掉，此時造成黑角的原因就不是邊框，而是鏡頭本身設計就沒那麼大的像場。這種情形下，表示即使再車鏡尾邊框也無法改善像場不足的問題。
再斜一點點，全部都黑掉，表示在這個角度已經沒有影像了。

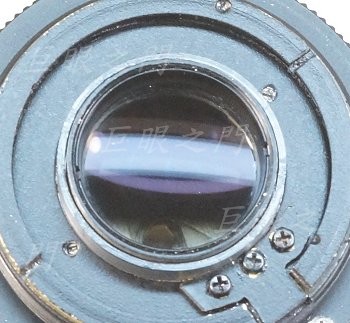

這是 P 圖的，如果遮住幾乎一半的光圈開口，而開口還是亮的，那就表示鏡尾邊框會遮住像場，此時將邊框車掉一些像場可以變大一些。
