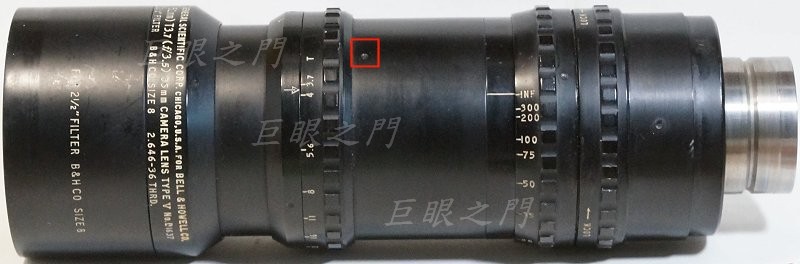

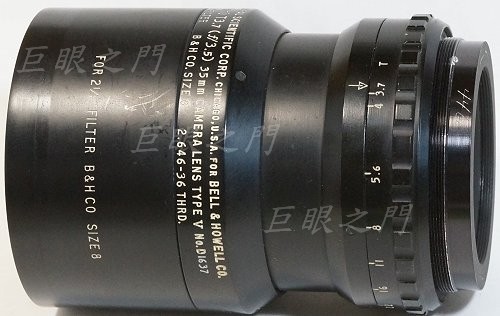

這隻以前改過哈蘇接環,這次要改給一般的 DSLR 用。紅框中的螺絲鬆開就可以將前面的鏡組拆下,但這個螺絲很緊,轉不動,只好鑽掉。
鏡組的部份。

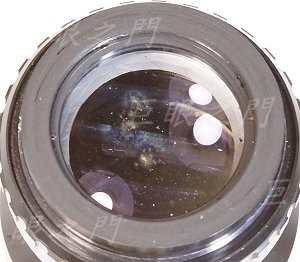

鏡片好髒,有黴菌。本來還怕洗不乾淨,但結果竟然擦的還算乾淨。

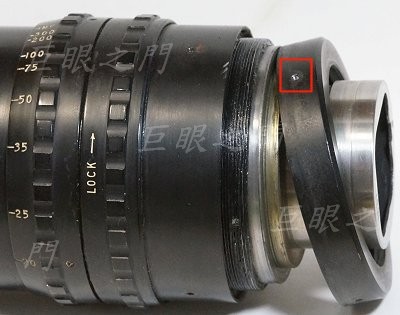

尾巴,這裡的螺絲鬆開後可以將尾巴鎖環轉開。

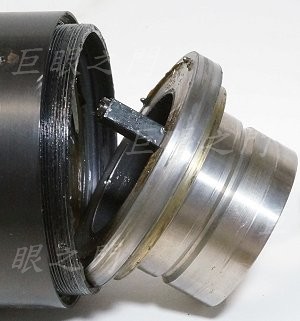

尾巴拆出來,裡面的凸起是對焦定位器。
這是原來的對焦機構,本來想看看能否使用原來的對焦機構,所以拆開研究一下。

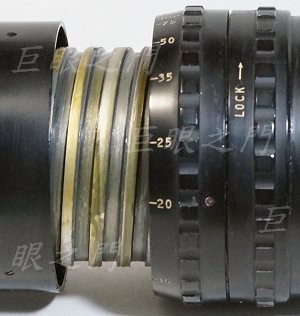

尾巴原來的 LOCK 字樣處,應該是可以鬆開的,但是轉不動,應該是卡死了。

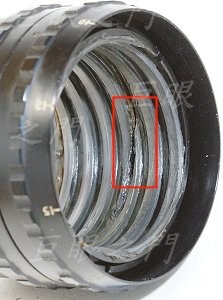

直接轉出來,裡面還有縫隙,很詭異的設計,複螺紋外環其實是分兩節的,中間有彈簧,彈簧彈開時會造成螺紋的阻尼,就會有適當的阻力。研究了一下,原來的對焦系統無法使用,鎖環卡死,轉起來阻力太大,放棄。

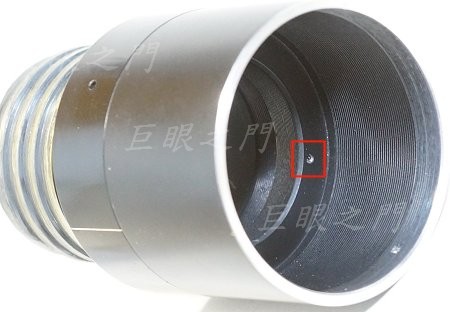

鏡身裡面這裡有個止付螺絲,鬆開後,前面鎖鏡組的一節可以與後面的部份分離。

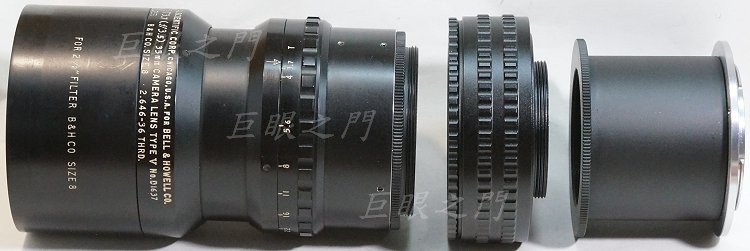

這個其實不難改,把前面連結在鏡組上的環車短,裡面鎖個 M52 的螺紋環,中間加上 52-42 mm,長度 25-55 mm 的對焦筒,後面接上一節 M42 的長筒子,最後面再接上 Nikon F 轉接環就好。NF 轉接環取下就可以用轉接環轉接在其他 DSLR 上面了,所以這種叫做超級 M42,什麼都能接。

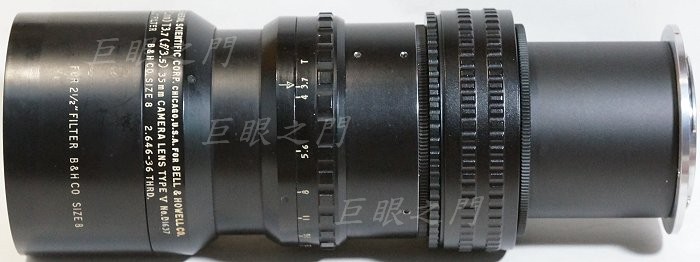

組裝起來。這個鏡很長,而且前面有些重量,所以要把對焦筒裝在中間,如果裝在尾巴,對焦時會非常吃力,因為力矩很大。想像一下,前面很重,對焦筒放在後面,持相機時重心在較前面的位置,對焦卻在重心後面,這樣很不好握持。
