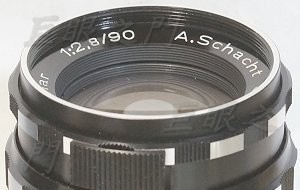

德國老鏡。

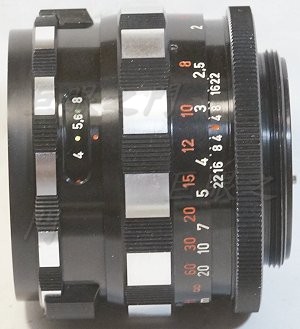

側面。
光學結構 3 群 4 片。

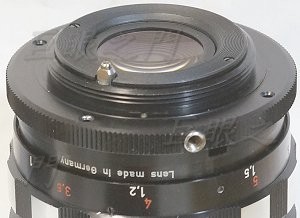

尾巴有頂針,側面還有鎖快門鈕的孔洞。
尾巴上四隻螺絲拆開就可以把接環取下。

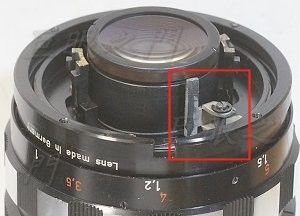

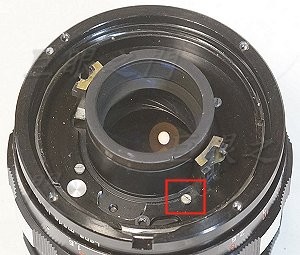

這裡的螺絲是鎖住對焦定位器的。

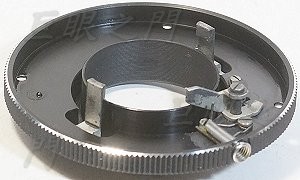

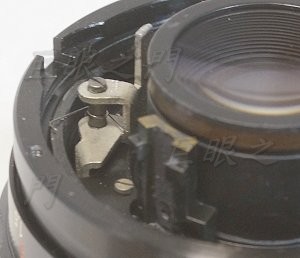

這個光圈開闔的裝置改鏡的話要拆掉。
另外一個角度,中間有螺絲鎖住,轉下來就好。
如果要拆鏡心,拆這裡的四隻螺絲。

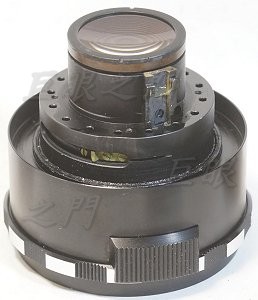

鏡心取下,原來定位器有點鬆動,所以拆出來維修。

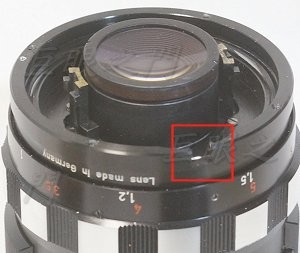

鏡身這裡原來有個缺口,是避過快門鎖孔用的。

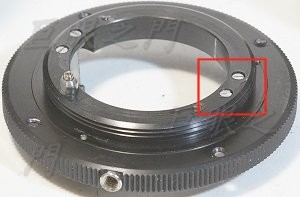

鏡主要改為 Nikon F 接環,在環內鎖一個鋁環,銑掉的部分是要裝定位器的。
定位器鎖上。

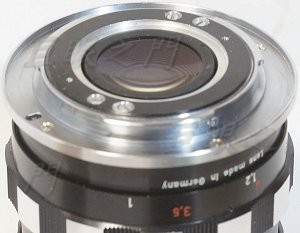

先大概的裝上測試一下。
原來鏡身的孔洞有一個剛好對準 Nikon F 接環的卡榫孔,所以要在旁邊重新鑽個孔。

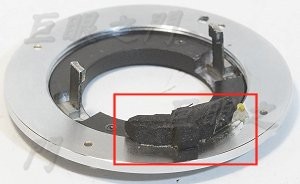

因為鏡身原來有個缺口,形狀很不規則,很難用金屬來補,所以在接環上黏上一塊高密度的黑色泡綿,這樣鎖上接環後就可以將缺口擋住了。
本來想把原來的護環裝上,但是發現有些機身上可能會剛好與機身的壓光圈機構衝突,於是後來只好作罷。

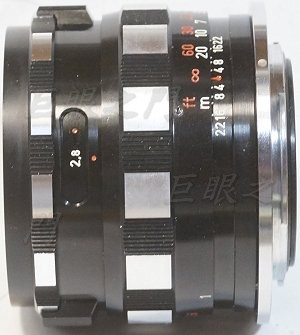

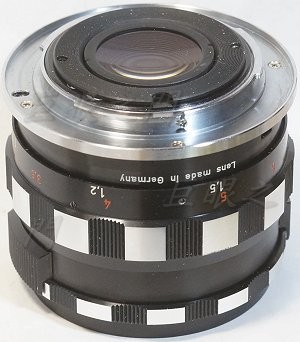

側面。

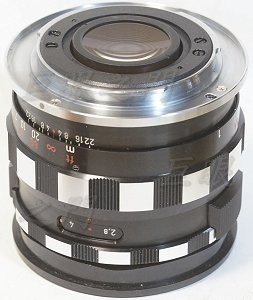

把尾巴噴黑就好,原來的護環就留著吧,此鏡這樣改起來算是非破壞性改,零間都沒破壞,還可以裝回去。
