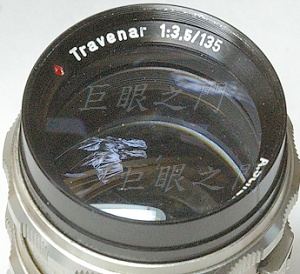

這是隻老鏡，以前改過，但是機械結構不一樣。光學結構與以前改的則是一樣的，光學結構貼過了不再貼。
這個接環好像以前見過，有點像 Icarex BM ，但是又好像不是，不管了，老鏡接環百百種，沒那個閒工夫去研究了。

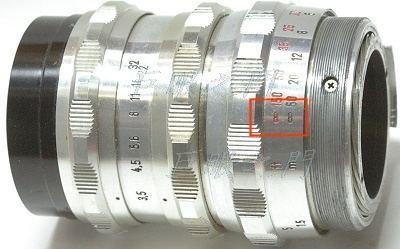

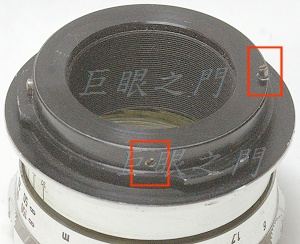

右方紅框中有個螺絲，裡面斷掉了，怪不得原來對焦環可以一直轉，轉到鏡心都可以整個拆出來，就是這隻螺絲的關係，這隻螺絲是限制對焦環轉動角度用的，斷了當然就失效了。
下方的紅框中，不同角度有三隻螺絲，是固定裡面的對焦定位器用的。

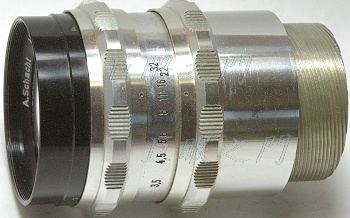

轉出來的鏡心。

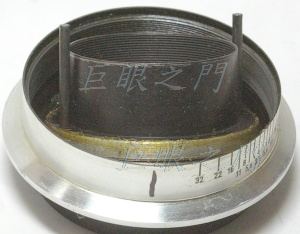

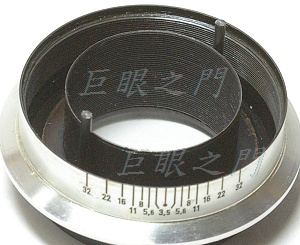

這是尾巴，前面本來還有對焦環，已經轉下來了。裡面的兩隻圓柱就是對焦定位器。
定位器尾巴的三隻螺絲拆開就可以拆出來。

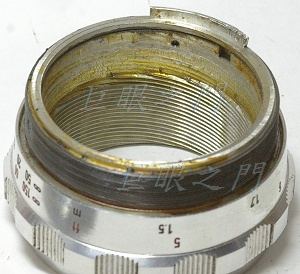

轉下來的對焦環與外複螺紋。
本來是這樣組合的，對焦環的螺紋中有三隻螺絲將裡面的複螺紋環鎖住，拆開清洗了一下。原來的固定螺絲很鬆，都快要滑牙了，於是換了三隻鎖上。
尾巴的外環車掉了一些，使 M42 轉 Niokn 的轉接環可以套在外面而且可以對到無限遠，裡面的部份車掉也可以，但是最好保留著作為護環。
原來定位器上螺絲孔的角度，限制了對焦環的位置，要對到無限遠的話，要車掉太多，所以要轉個方向，所以要重新打螺絲孔，我是用尖尖的沈頭螺絲頂住，所以打淺孔就好，攻羅牙的話，怕孔位不夠準會有後遺症。
把對焦環轉到不能再轉，這個位置就是無限遠位置，與原來的位置差了大約 5 度左右，所以與光圈值的位置並沒有錯開很多。複螺紋在轉上的時候要注意，要找到一個角度，轉到最短時剛好無限遠記號與前面的光圈值數字差不多對準才好。
把對焦定位器裝上，本來鏡頭不是這樣裝的，應該定位器先裝好，再把前面的鏡心轉進去，但是因為改鏡要把握無限遠的位置，所以用這個方法來裝。

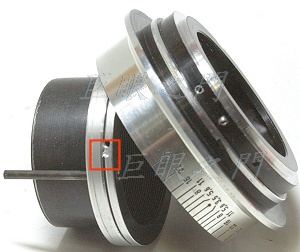

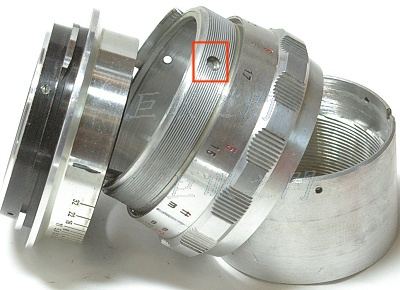

把鏡頭中線記號對準無限遠記號，再把左方紅框中的沈頭螺絲鎖住定位器，其實實際上這個步驟做完了，還要把定位器拆出來，在鎖螺絲的痕跡上把孔鑽深，最後再裝起來鎖緊。
對焦環如果轉起來順利就算可以了，再把這裡原來斷掉的螺絲換一隻裝上，螺絲不能太長，鎖緊時不能頂住裡面的零件。

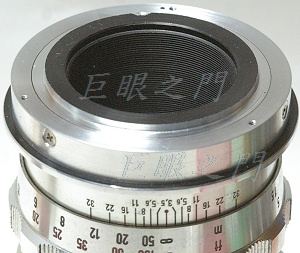

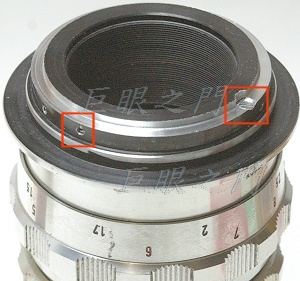

做了結合環由側面鎖在原來的尾巴上，尾巴還夠厚。

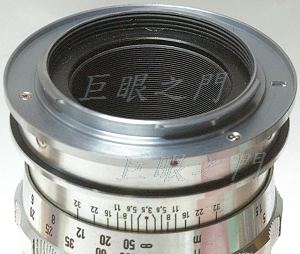

再把接環鎖上，完工。

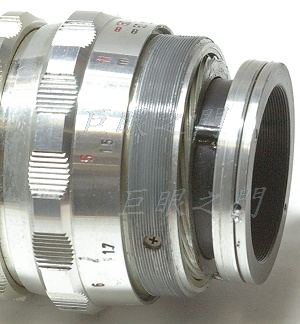

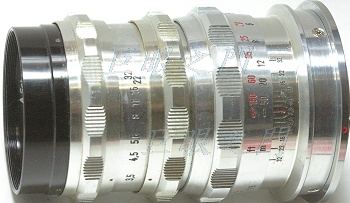

側面的完成圖。
D.T. Tang 製作
