好大的眼睛。
下方的環是後鏡組的外框，鏡片已經拆掉。
鏡主要加光圈，研究了一下，要很大的光圈，不過不難，淘寶有在賣。但是要卡在後鏡組後方，光圈組件很大，要把後鏡組外框與基部連結處車掉，車掉了兩節之間的距離與相對位置就很難抓的準，這麼大光圈的鏡頭如果光軸跑掉畫質一定有影響，所以要先做個外殼，把外殼套上增肥，先結合，再去車裡面。

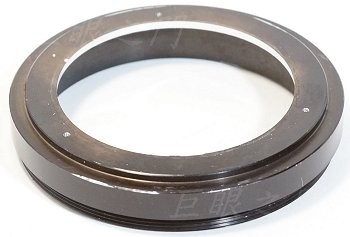

這個環已經先做了陽極，因為要黏，所以先做陽極才能黏。

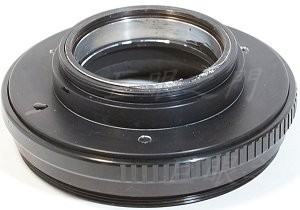

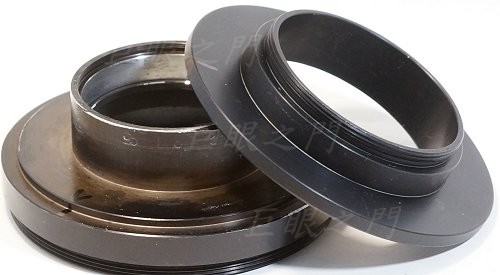

外殼要這樣套上，外殼尾巴上做了 52 mm 的螺紋，可以接對焦筒。

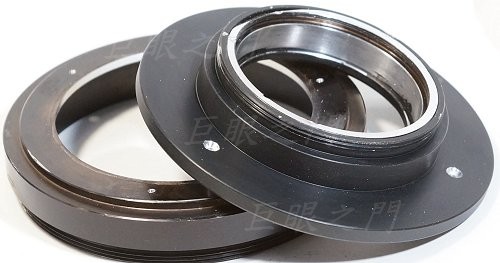

這個外套後方要黏在原來的後鏡片外框上，下面要打螺絲與平面原盤處結合。利用兩者的邊緣縫隙剛好可以卡住光圈環。光圈環是已經做了陽極之後拍的。

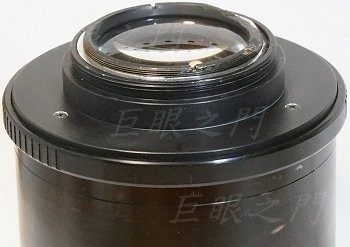

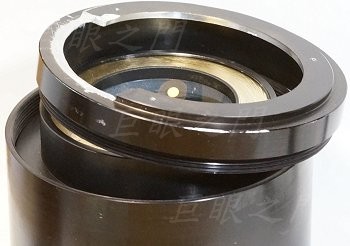

裡面已經車開，因為已經先鑽了螺絲孔，所以鎖回去時會保持原來的鏡組位置。
車這個很傷腦筋，竟然好硬，換了新車刀片才車的動，本來以為是鋼的，但後來有些用砂輪機磨，並沒有火花，還是鋁合金，真的好硬。這個原來的環還很傷腦筋，好像四周都被磨過，有些不平，夾上車床根本會亂抖，要先把尾端車平。結果車平之後，所鏡組的鎖環竟然只能鎖住一點點而已，差不多連一整圈都不到了，勉強了。

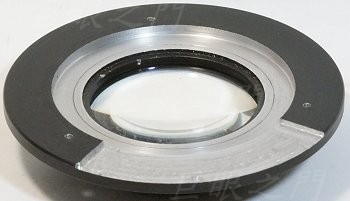

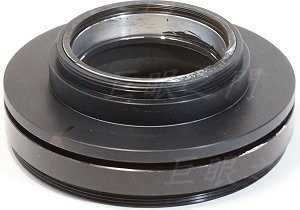

這是下面的圓盤。

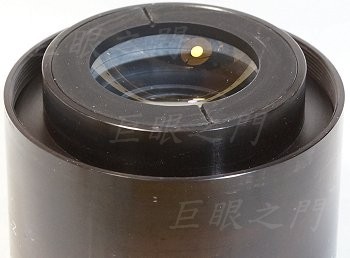

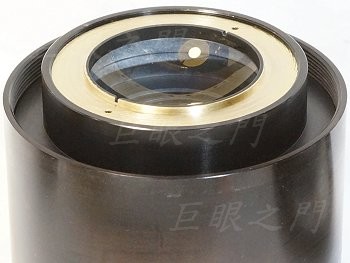

前鏡組，鎖環是鎖住第三群鏡片的，本來以為很厚，結果並不厚。
以為可以車 2 mm ，結果只能車 1 mm ，因為太薄，裡面周邊是空的。這個環還不能重新做，因為他的中間剛好卡住鏡片的凹入處，應該還有定位的功能，只能車後面。

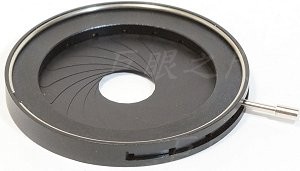

這是光圈組件。
剛好放進去，內外徑都差不多剛好。
光圈連桿要由此處穿出，所以要磨掉一區。

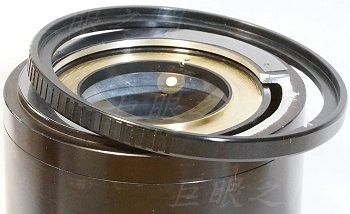

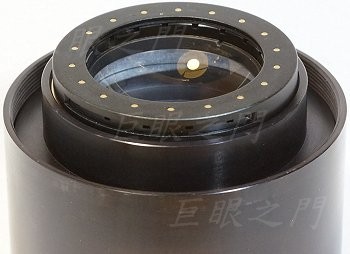

光圈環裝在這裡。
光圈環上磨開口與連桿卡住，原來的連桿長了一點，磨掉一些就好。

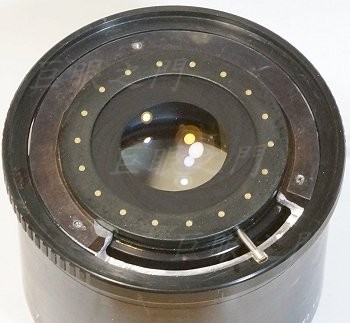

上半部，要容納連桿的空間，也要銑掉一區。光圈組件會卡在中間凹入處。
至於光圈組件如何固定角度呢，把尺寸車到鎖緊剛好不會動就好。

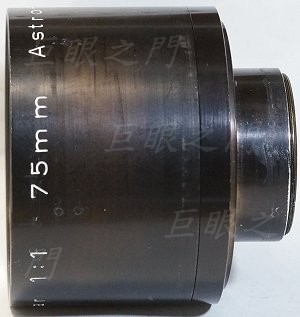

組合起來，外面最後還要貼光圈值才會完工，還在想如何做，因為形狀的關係，怕用字模打會打壞。

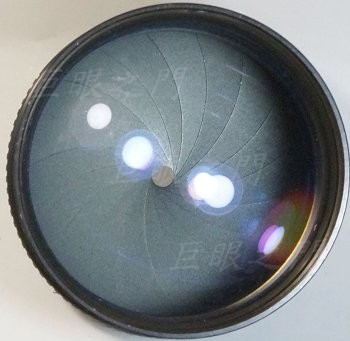

看看瞳孔，18 片光圈，其實只能縮到 f11 左右，不過數位機身夠用了，縮太小有時會有嚴重繞射 。

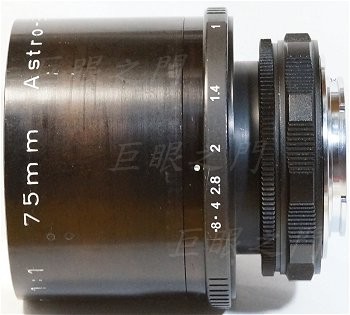

裝上對焦筒，貼上光圈值，光圈值嘗試了一下，還不能用字模打，陽極處理後變的很硬，不好打，算了，這個鏡片已經不太好，不值得花太多錢了，用雷射印製貼上就好。鏡主是說哪天看到好的鏡片再換上，不過要注意，有時換了鏡片，法蘭距會有微小差距。
此鏡用 17-31 mm 長度的對焦筒，前面 52 mm 後面 42 mm 。
這麼大的大眼睛，效果好嗎？用 Sony A7 測試，只縮圖，無銳化。不過這個鏡的後鏡組表面已經有些氧化了。與預期差不多。這是 f 1 拍的，糊糊的。
縮兩級 f 2。
再縮兩級，f 4。
再縮一級，f 5.6。
