Astro-Berlin 100mm f2 改 Nikon F 接環

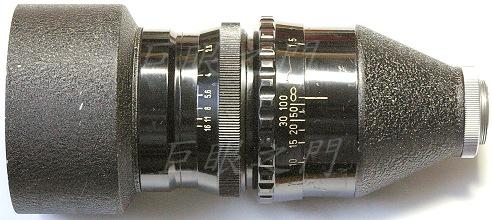

網友弄到一隻 Astro -Berlin 100mm f2，希望改為 Nikon F 接環。

看起來很壯觀，原來是電影鏡，這種鏡頭改 Nikon 比較可行，如果是一般的鏡頭則會因為法蘭距的問題而不好改。

鏡片結構如左圖，四群六片雙高斯結構，在鏡頭銘環上就標了 Gauss。不過這隻光學結構並不一定完全正確，因為網路上的資料顯示有一系列的鏡頭都用此結構，相信不同焦距以及不同光圈都會有一些差異，不可能完全相同。

此鏡的接環是一段喇叭口，用螺紋鎖在鏡尾。本來想把這一段換掉就好了，但是看原來鎖螺紋的部份只有短短一截，如果鎖螺絲，可能在撞擊時崩牙，所以想想還是要保留原來喇叭口上的螺紋來與鏡身接合。

原來想說利用鏡主提供的 T 接環，車一車應該就可以卡上喇叭口，當然喇叭口也要車短。

但是這個 T 接環很詭異，請看紅色箭頭部份，靠近接環卡榫部份，外徑是縮入的，此處變得很薄，而且裡面又有防反光的螺紋，所以這裡的厚度大概只有 0.1-0.2mm，本來就覺得有些奇怪，為何這樣設計。

上車床車了沒多久，只是輕輕的卡了一刀，結果卡榫部份就分家了，真是傷腦筋。還沒脫離的部份竟然用手就可以把它撕開！不過還好，現在壞了，總比哪天裝在相機上，不小心一撞鏡頭就分家來的好。

可是這下麻煩了，因為喇叭口已經車短了，長度是配合這個T接環的。

這是另一面。

這是鏡主提供的另一個 T 接環，這個接環的外徑比較小，卡入喇叭口會太鬆，所以勢必要做個零件來結合喇叭口與 T 接環。

這是用鋁車製的零件，一端有喇叭口，一端要卡入 T 接環。裡面黑色的部份是塗了黑色的壓克力顏料以防止反光。

這是另一面的外觀。本來是想由側面去鎖 T 接環，但是由側面鎖很難對正光軸，因為側面稍微歪一點的話，可能光軸就會不正，想了一下還是要由上下的方向來鎖，這樣才能利用車出來的面互相頂住來保持光軸正確。

因為 T 接環不夠厚，如果像一般接環那樣，螺絲由外向內鎖的話，螺絲的邊緣會由 T 接環的邊上凸出來，所以改由內向外鎖，於是就要由內部去挖洞。

這個零件看看簡單，但是做了快兩天，因為內外徑差很多，要用很厚的鋁管來車，而且小車床的車刀只能左右以及前後移動，無法斜著進刀，所以只能慢慢將斜邊慢慢車出來。

此外，喇叭口很難弄正，因此要先車的長一點，將喇叭口套著鎖上鏡身，將零件的前面頂在鏡身的邊緣去定位，定位好了鑽孔，鑽孔還要斜著鑽，因為喇叭口的外表是斜的，螺絲孔完成後，先將螺絲鎖緊，這樣就可以將接合用零件與喇叭口先結合，結合後再將接合零件太長的部份車短。

接合零件與喇叭口接合後，再來調整無限遠，把接環鎖上機身，再把前面的鏡身用手扶著，一邊測試一邊一點點車短，車到與無限遠相合為止。到這裡，大致上這個接合零件的外型已經完成。

還有麻煩事，這個零件其實很厚，T 接環也很厚，螺絲要由內向外鎖入接環，要在兩個很厚的零件上鑽小孔，結果鑽頭太細，忘了加潤滑油這招，結果細鑽頭斷了三次，一斷就要由反方向鑽，再把鑽頭打出來，真難搞。

最後終於完成，這是整個接環部份結合後的外觀。

這是另外一面。

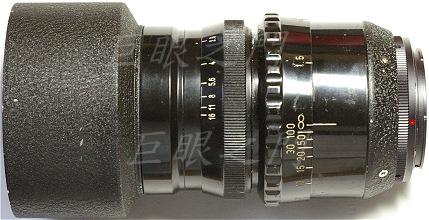

裝上了，看起來還好，只是有點怪，因為接環上有螺絲孔，可是看不到螺絲頭，那些洞我是用黑色的 AB 膠補起來，免得藏污納垢。

側面看還不錯啦，當然設計的時候就要考慮到接環的紅點、對焦的基準點等等要在同樣的方向。
