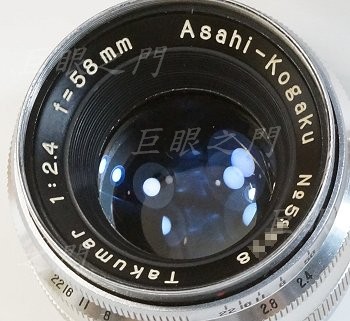

Asahi Kogaku Takumar 58mm f2.4 M37 接環改 Nikon F 接環

這隻以前改過 M42 接環，這次要改 Nikon F 接環，這是有點難度的，因為尾巴沒什麼車的空間。

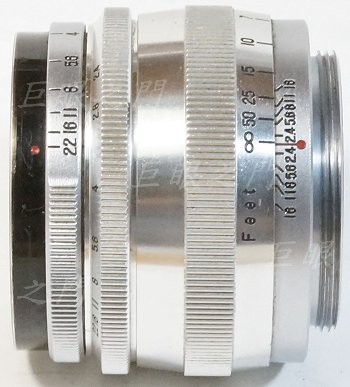

側面，尾巴是早期的 M37 螺紋接環。

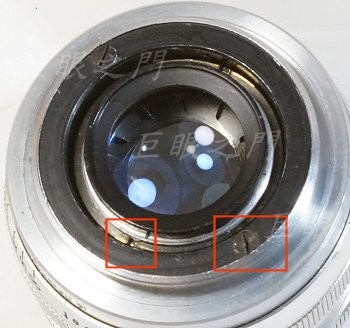

尾巴，右方紅框中的螺絲是對焦定位器。左方縫隙中可以看到有鎖環，是鎖住鏡心用的。

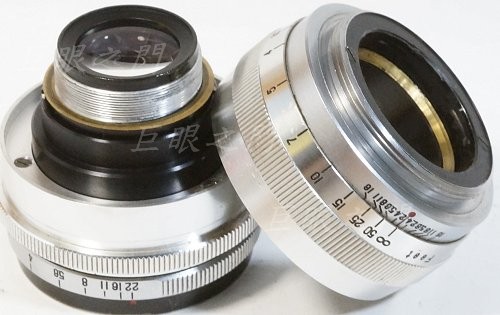

鏡頭前方稍微用點力就轉鬆了，不過尾巴的鎖環還是要拆掉。以前那隻鏡心上有突起的柱狀螺絲，但是這隻沒有，所以前面的鏡組一轉就鬆了。由右方的鏡身內側可以看到鎖環鎖下去的形狀其實是錐狀的，這樣可以使鏡心對準鏡身的中心。

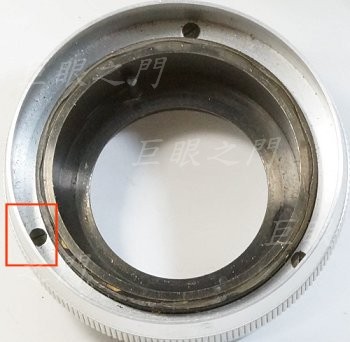

鏡身前方內側，有三隻螺絲鎖住對焦環，螺絲拆掉後可以將對焦環取下，對焦環的前緣要車掉一點，因為改 Nikon F 必須要將鏡心後移，會頂到對焦環。

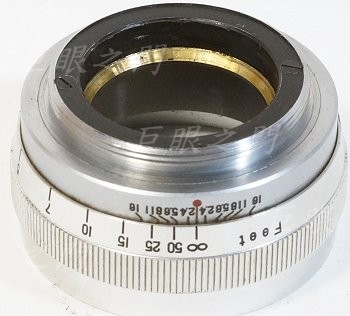

鏡身內部是錐狀。

鎖環的尾巴也是錐狀。

把 1.2 mm 厚度的 NF 轉接環內側稍微挖掉約 1.3 mm 深度，這樣鏡身可以沉在 NF 接環內。

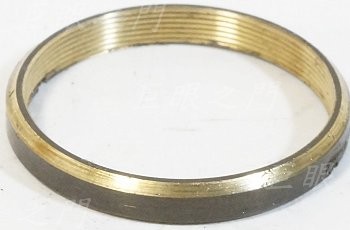

原來是 M37 接環，與 NF 接環內的 M42 螺紋還有距離，所以車了一個鋁環鎖在原來尾巴上，外徑 41 mm ，外面就可以套上 NF 接環。

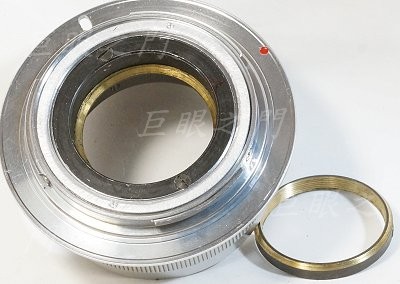

把 NF 接環由側面用螺絲鎖住裡面的鋁環。

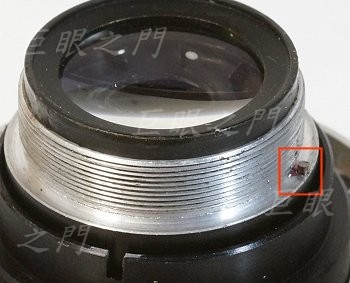

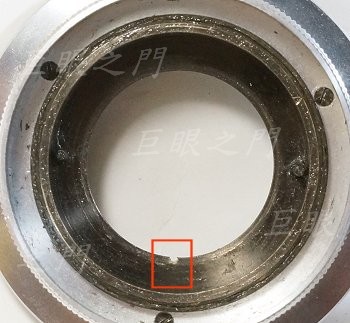

這個面要車掉約 0.5 mm ，車到能對焦無限遠為準。此鏡的鏡心沒有定位的突起，所以鎖上鏡身後會亂轉，這個問題還不好解決，在紅框中鑽了 1 mm 的孔，把一截斷掉的 1 mm 鑽頭磨到剩下 2 mm 長度，塞進去，這樣就有了突起。

這裡也要挖個凹槽，但是鎖環是斜的錐狀的，所以可能頂到突起，因此突起只能凸出約 0.8 mm ，因此很難做。

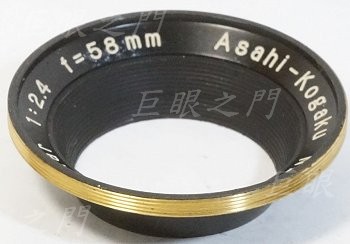

光圈葉片都是油，清理一下，把銘環轉開，竟然是銅的。

裡面有鏡組，要轉出來。

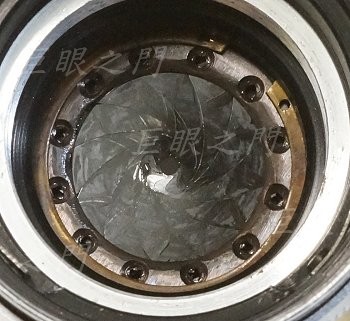

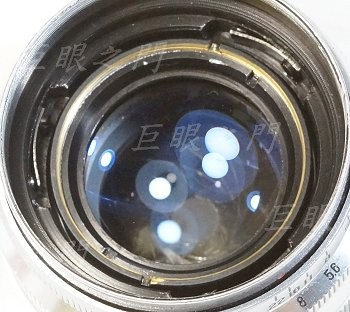

看到葉片了，傷腦筋，這是那種將鋼片打成花型做為軸心的結構，還是不要拆了，因為這種結構非常歲弱，這應該是比我年紀還大的鏡頭，使用那麼久應該也磨損了，怕拆了軸心會壞，就這樣用棉花棒稍微擦一下就算了。

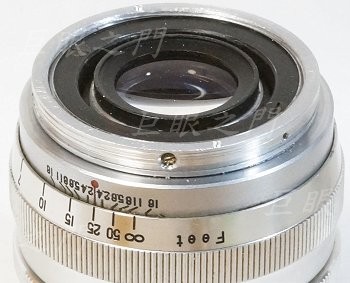

把鏡心鎖回去。

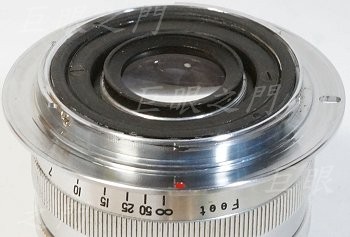

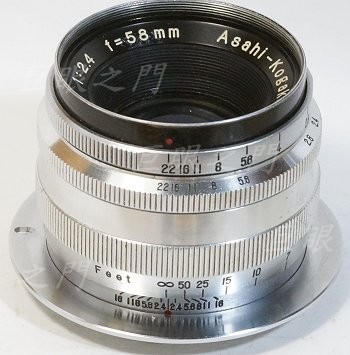

全貌。

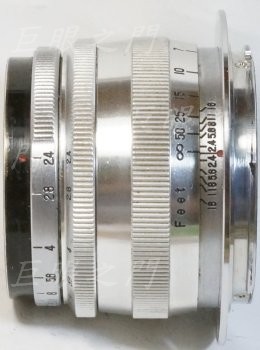

側面。此鏡在拆裝時最好握持對焦環，對焦環比較強壯些。光圈環的連動機構很脆弱，最好不要受力。
