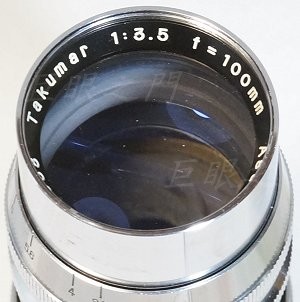

這是隻老鏡，早期 Pentax 還稱為「旭光學」的時代，第一台單眼用的相機鏡頭，當時是 M37 接環。
這隻鏡的光學系統應該是三片鏡而已，不過以 100 mm 的焦距，應該也不會太差啦。

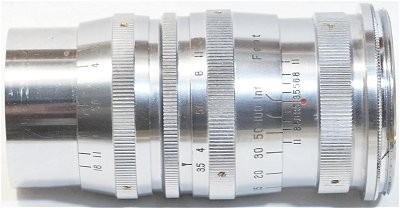

尾巴上有 M42 的轉接環，很薄。

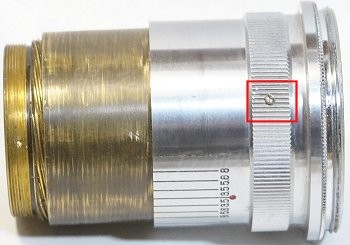

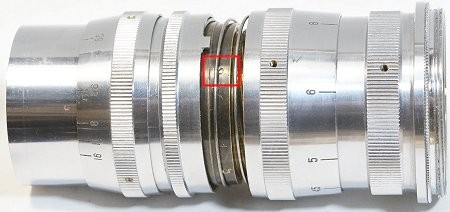

據說鏡主是要清霉，結果拆了裝不回去，這裡有彈簧，這個有點麻煩，研究了一下，這應該要由後面裝，要先拆開。而且光圈有幾片有脫位的現象，所以光圈不是圓的。要修光圈要先拆開，紅框中的螺絲要鬆開，才能將前後段分家。
尾巴很詭異，原來是 M37 接環，外面裝了一個 M37 轉 M42 的轉接環，凸緣很薄，只有 0.8 mm，而鏡主說原來裝上 M42 可以對到無限遠，那原來的法蘭距不就是 46.3 ？是故意的使它可以轉接 M42？不太瞭解，查了網路也查不到 M37 的法蘭距。

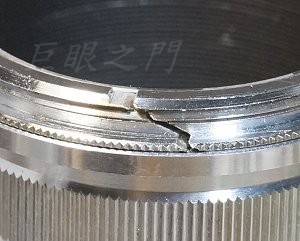

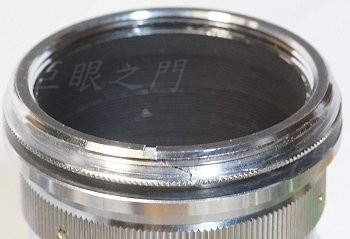

這個轉接環其實很特別，側面有個缺口，轉到底再轉，缺口就會變大，就可以看出來有缺口，銅鍍鉻的，難道是原廠的？

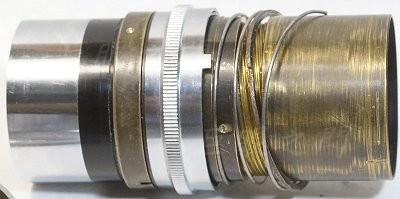

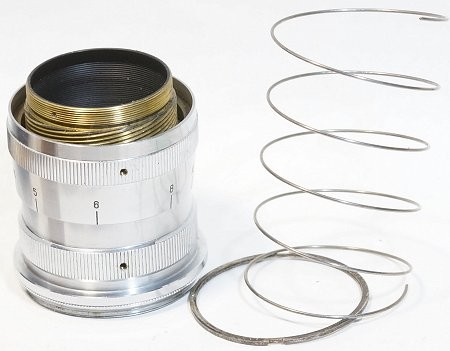

螺絲轉開，可以將前段轉出來，分家後彈簧與彈簧後面的鐵片就可以取出。左方是後段，複螺紋都沒油了。

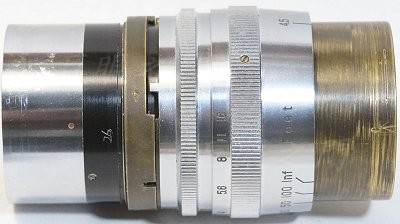

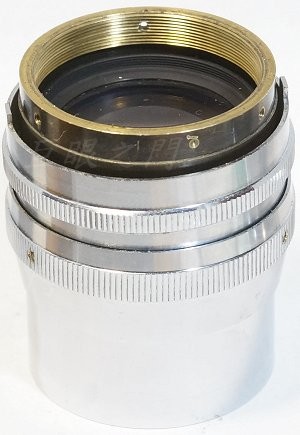

這是前段。
前面的光圈環側面有止付螺絲，可以鬆開後取下光圈環。光圈環後面有個光圈預設的環。
取下預設光圈環，上面還有止付螺絲。

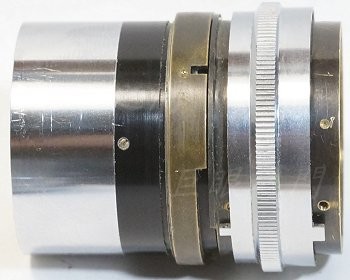

止付螺絲鬆開，銅環可以拆下。

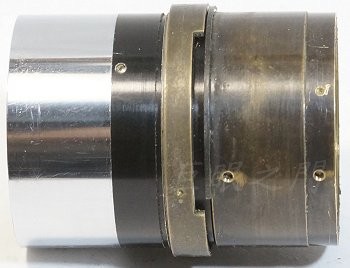

後來裝完了發現不能對焦無限遠，研究之後發現是這個銅環無法轉到底，因為圖中左方的銅環轉太右方了，多了兩圈吧，這個可麻煩了，要把前鏡組拆開，裡面的光圈葉片全部拆出來，才能把左方銅環向左方退出去，調整之後右方銅環可以裝到底，無限遠就沒問題了。裝那個光圈還真是洪荒之力，好多片。
再把後鏡組轉下來，就可以看到光圈葉片，就可以調整。原來是這一面的脫位，圖中是已經調整好之後拍的。
這是前鏡組拆開後的外觀，裡面有卡環頂住光圈機構，好多片，因為要把外面的銅環重新轉出來兩圈，還要拆光圈，好多片，好難裝。

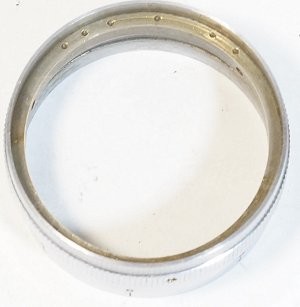

對焦環上有光圈定位點的小孔。

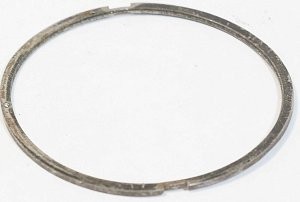

這是彈簧後方的鐵環。

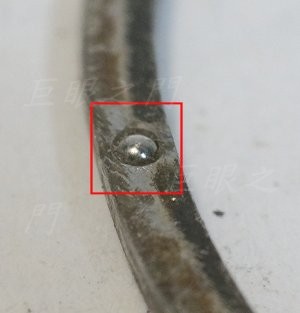

鐵環上有個小凸起，是個不能轉動的鋼珠之類的，這個與光圈環上小孔配合就有光圈定位了。
這裡要鬆開，有一隻好難拆，但是努力之下還是鬆開了。
把尾巴拆掉就好辦了，把鏡組與後面的對焦機構先鎖起來，預設環、彈簧、鐵片等等裝好。
把對焦環裝上。
最後把尾巴裝上就好了。
