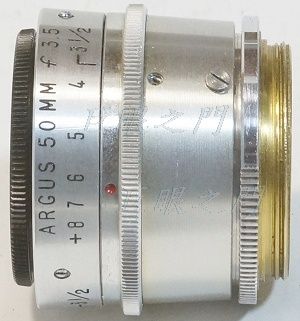

美國老鏡。

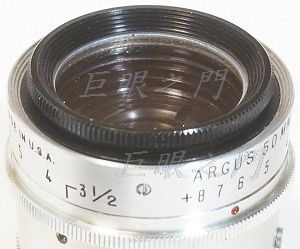

前面原來就有一片保護鏡,看起來是原裝的。
後面是 32.5 mm 外徑的螺紋,不知道原來接什麼機身。
光學結構只有三片,沒什麼好說明的。

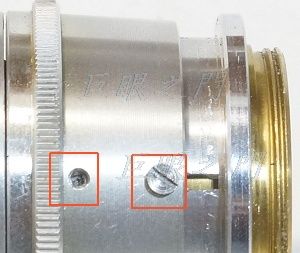

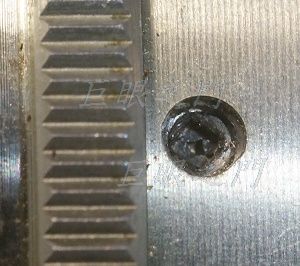

外殼側面的螺絲好奇怪,不是十字,不是一字,也不是內六角,是【內四角】的螺絲,還好用一字起子可以卡進去拆。
右方紅框中的螺絲是定位器,拆掉後再把左方的三隻螺絲都拆掉,就可以拆尾巴了。

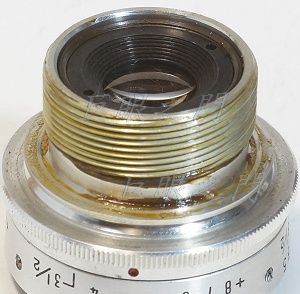

尾巴拆除。

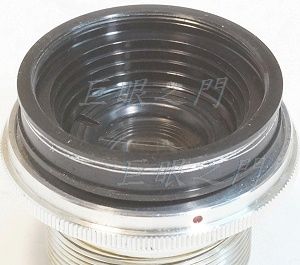

前面光圈環與保護鏡拆除。裡面有鎖環鎖著前鏡片,裡面還有中間鏡片。
後面的鏡片也拆除,要注意,後鏡片拆了就可以將光圈組件取出。
裡面光圈組件取出後,才能把光圈機構的黑色環由前面轉下來。

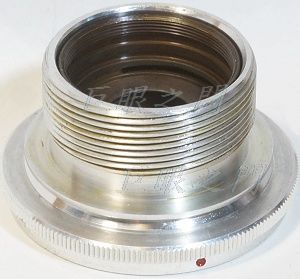

都拆了,要動工車了。

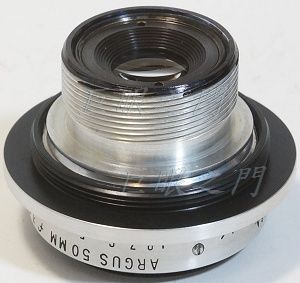

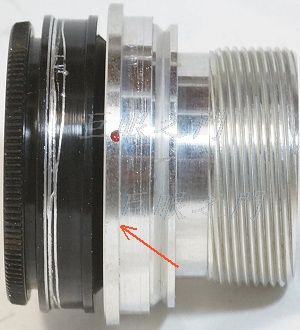

這是車完了裝回去之後拍的,箭頭處車掉了一些,可以與上圖比較一下。把花紋處都車掉了,車到可以裝個 42 的螺紋接環,只能黏,沒什麼空間用螺絲鎖。

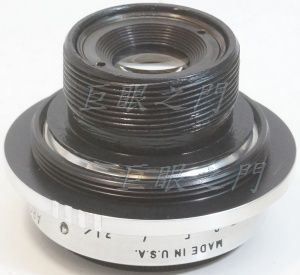

黏上 42 螺紋接環。

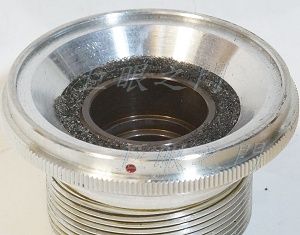

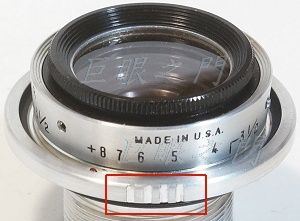

因為鏡頭不大,配個有大圓盤的接環不搭,所以外徑車小了,但這樣不好轉緊或拆下,這裡磨了些花紋增加摩擦力。
後面都用去漬油洗過,再塗上黑漆。
裝上對焦筒,這是哈克出品的長度 12.6 mm 對焦筒,後面就直接是 Nikon F 接環。後面雖然很凸出,但是量測結果應該不會打鏡。
D.T. Tang 製作 |
