Angenieux Type8X 6.5B 6.5-52mm f1.8 D 接環改 C 接環

老 8 mm D 接環電影鏡，鏡主想改為 C 接環。其實不建議改，因為像場直徑就只有 6.5-7 mm 左右，根本無法涵蓋 16  mm 電影鏡的片幅或是現代的一些數位機身。不過鏡主說想接上加倍鏡試試看，反正就是要改，不改不甘心，那就改吧。

尾巴周邊的止付螺絲鬆開，尾巴可以轉開。裡面還有鎖環鎖住 D 接環，忘了拍，反正拆開就可以看到裡面的結構。

後鏡組竟然就利用尾巴的鎖環鎖住，所以鎖環拆了就可以將後鏡組取出。原來紅框處是鋁材，但圖中已經車掉了，原來的狀況忘了拍。

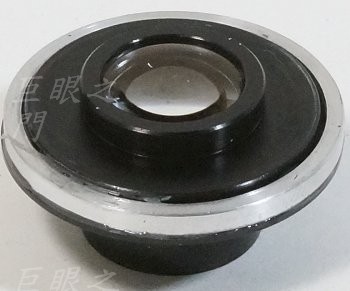

後鏡組的內側，周邊有個鋁環，應該是調整後鏡組的位置用的，因為研究的結果必須要把頂住的凸緣車掉，我以先把這個鋁環黏在後鏡組上。

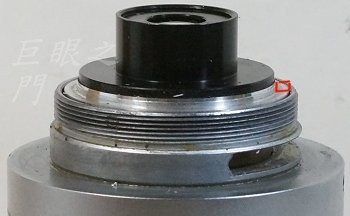

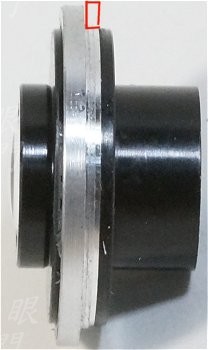

黏好之後，把外側紅框中的部分車掉。因為車掉處稍大，C 接環的內徑會頂到，不車掉不行。

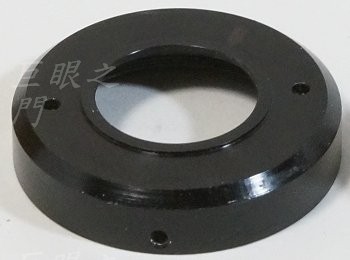

這是原來尾巴的鎖環，內側的 D 接環已經取下。這個部分要車修了鎖回去，後面還要鎖 C 接環。

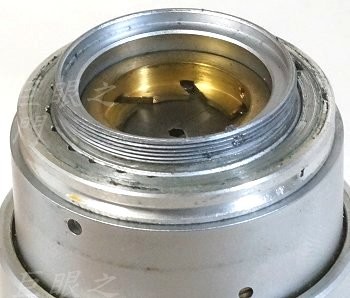

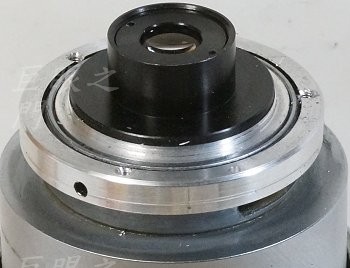

車修完畢，鎖回去，換了短的止付螺絲鎖住。

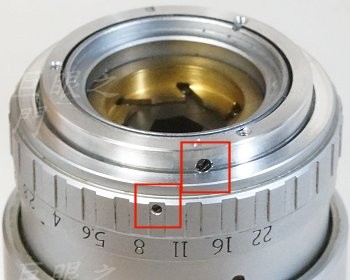

原來的光圈環尾巴要車一下，否則會擋住上方紅框中止付螺絲的裝拆。下方紅框中的止付螺絲鬆開後可以將光圈環外圈取下。

這是光圈環剩下內環的狀態，如果要拆光圈環，裝回時就要把外環拆開，否則不好裝鋼珠，要這樣先把鋼珠裝回去，再把外環裝上。細節就不仔細說了，有同樣的鏡頭拆裝一下就懂了。

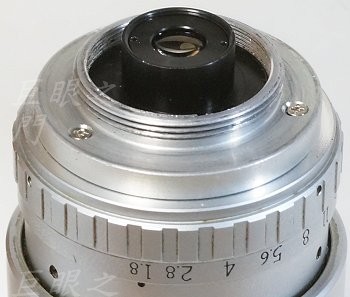

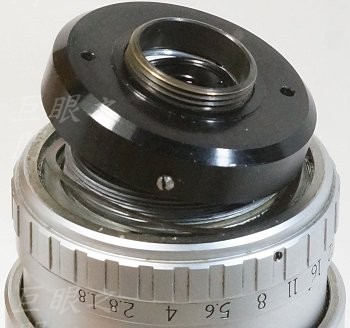

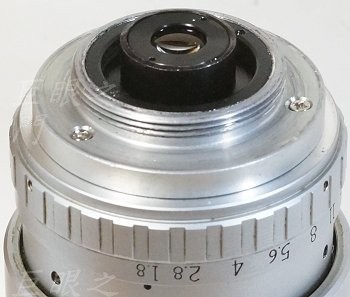

光圈環車修好，裝回，鎖環也裝回，後面再裝上 C 接環，這個 C 接環是個廢鏡上拆出來的，外表不是很好，不過也沒有選擇，手上只有這一個 C 接環適合裝在這裡。

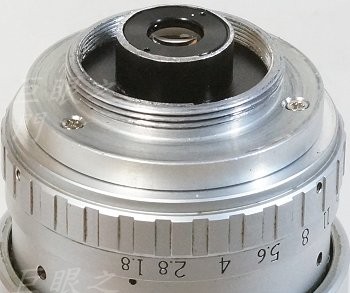

因為鏡主說要裝加倍鏡，怕尾巴太凸出會頂住加倍鏡的鏡片，所以邊緣高出來的銑掉一些。不果應該還是會頂，鏡主說要自己處理，那就自己處理吧。我猜即使這樣還是會頂到。

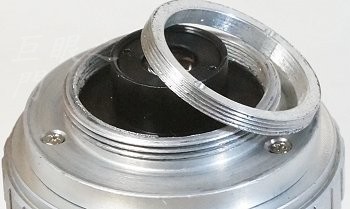

因為後鏡組的外面凸緣處已經車掉了，所以很可能會掉出來，因此要做個鎖環，用 C 接環內側的螺紋鎖住。但是這個鎖環不能鎖太緊，只要鎖住就好，因為底下的墊環是黏的，而且是架空的，怕鎖太緊後鏡組會脫離而掉進去。這也是沒辦法的事情，因為這個鏡就是改得很勉強。

鎖環噴黑了鎖上就完工。

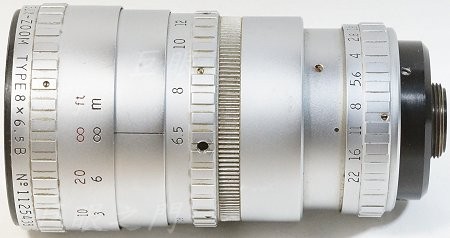

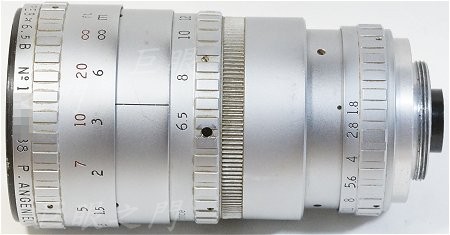

側面全貌。

測試看看，用 Sony NEX6 測試，整個畫面就是這樣，中間小小的，而且不管變焦長短端畫面直徑幾乎沒有變化，不像有些變焦鏡長焦端像場較大。

焦長 6.5 mm  f1.8。裁切中央，實在不怎樣。

焦長 6.5 mm f4，畫質有改善。

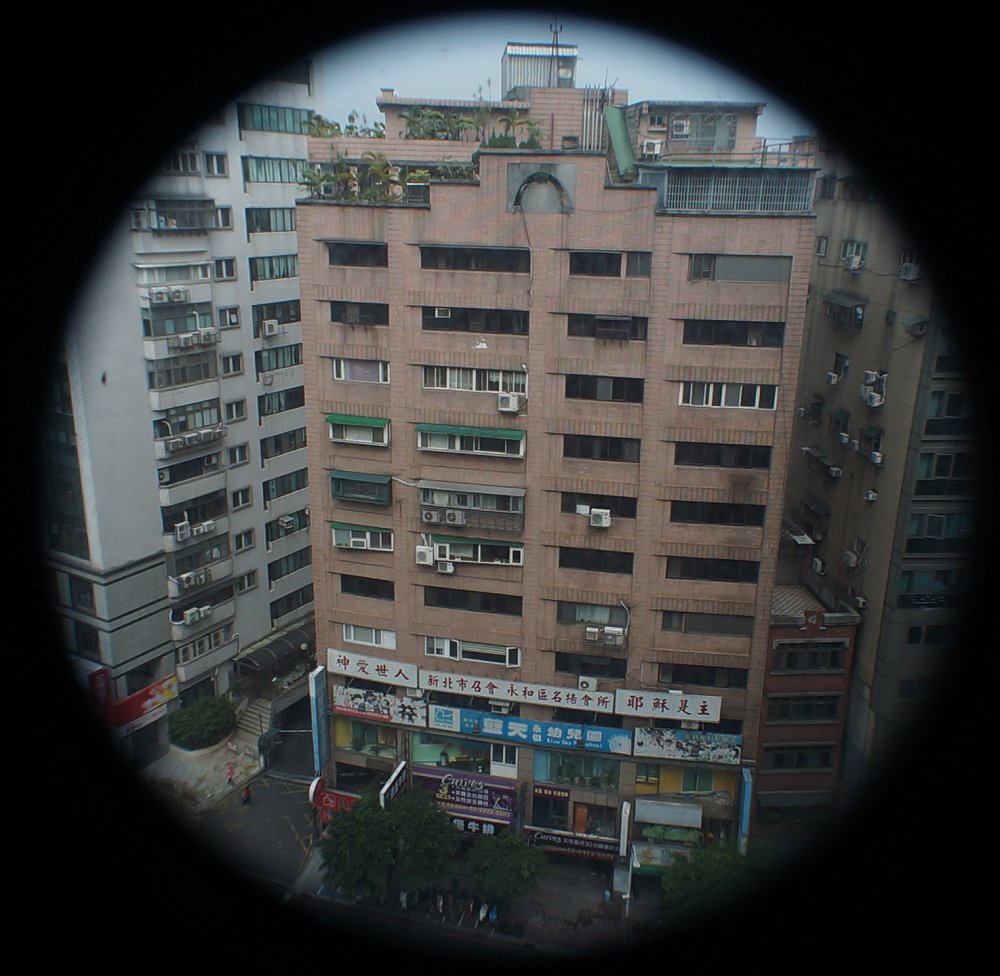

f8 ，說實在的放大看其實畫質並不好。

焦長 15 mm，f1.8。

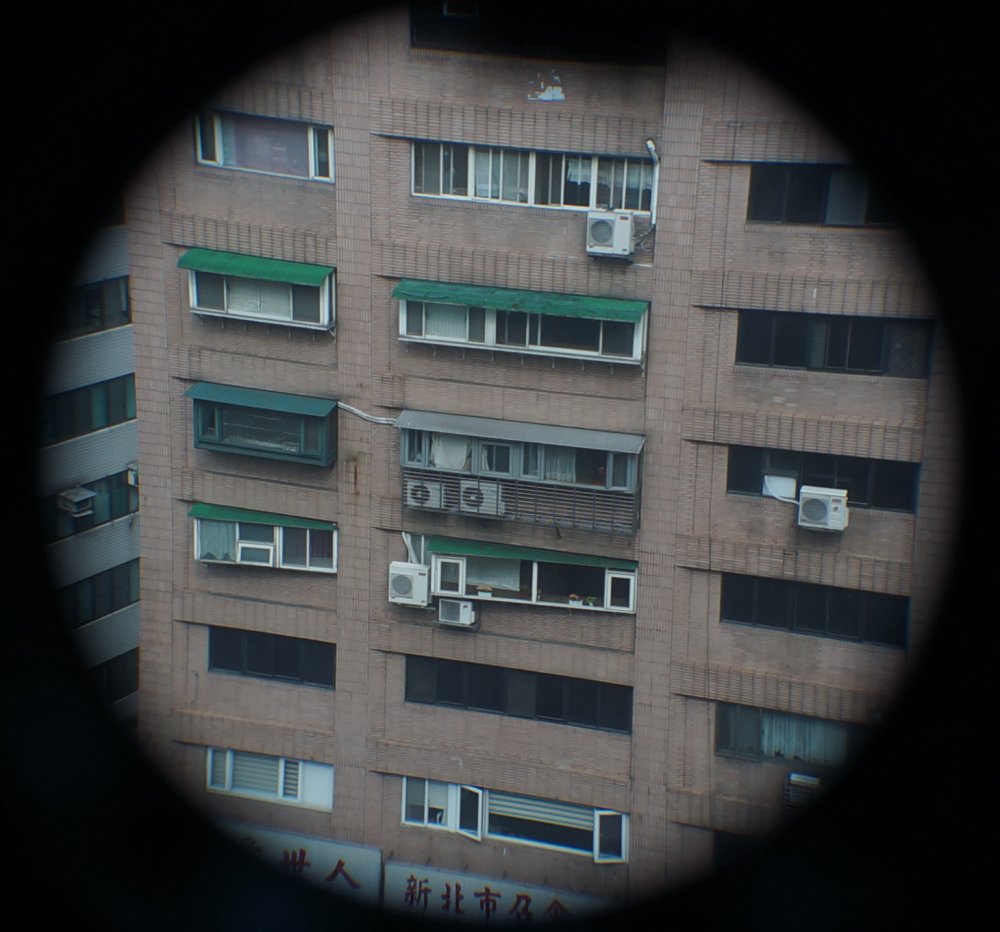

焦長 15 mm，f4。

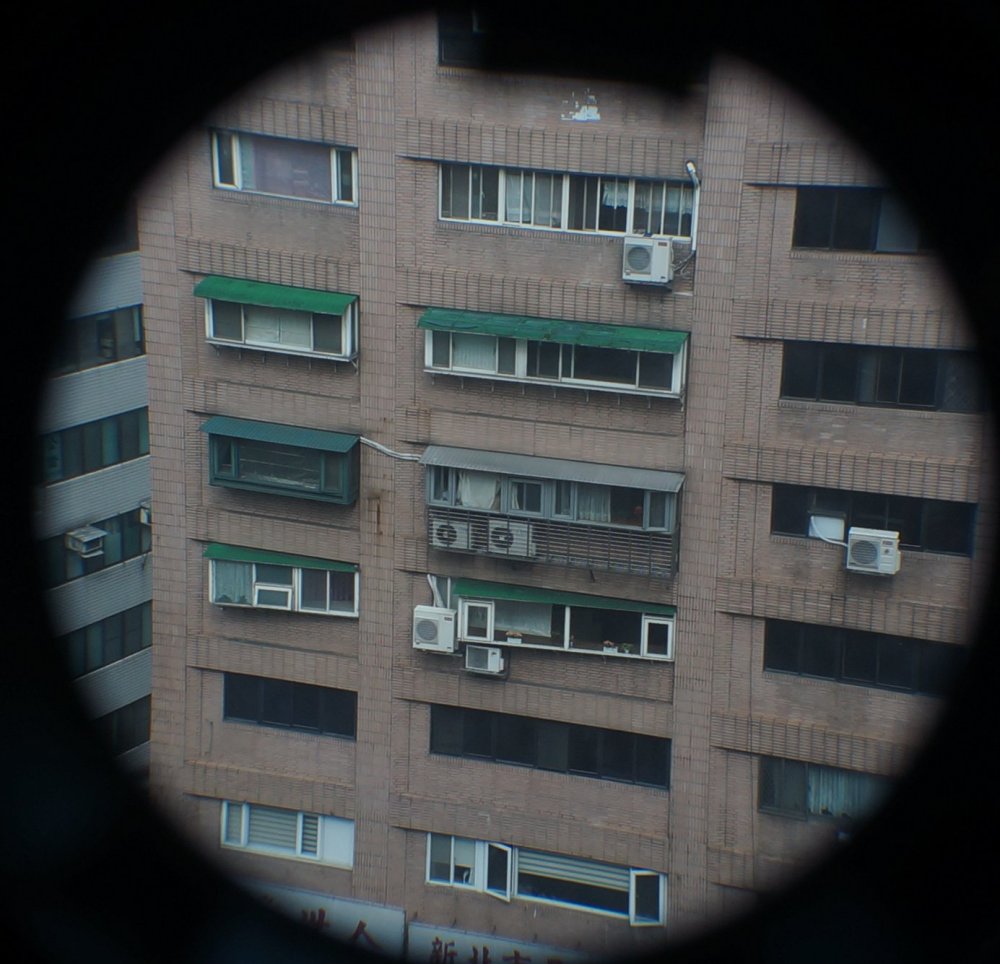

焦長 15 mm，f8。

焦長 52 mm f1.8。

焦長 52 mm f4。

焦長 52 mm，f8。
