這應該是法國相機，機身有些故障了，鏡主要取鏡改 Sony E 接環。
本來這個鏡其實可以用原來的對焦系統改，但是原來最近對焦距離只有 1 m，鏡主想對到更近，因此就改用對焦筒。
此鏡光學結構應該只是 3 群 4 片的 Tessar。

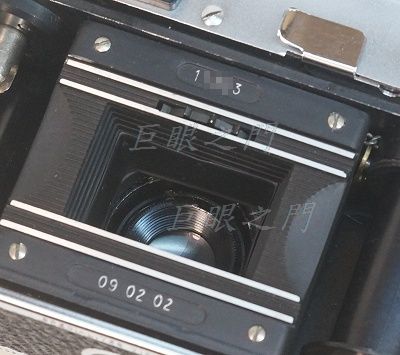

看起來簡單，底片導軌旁有四隻螺絲。

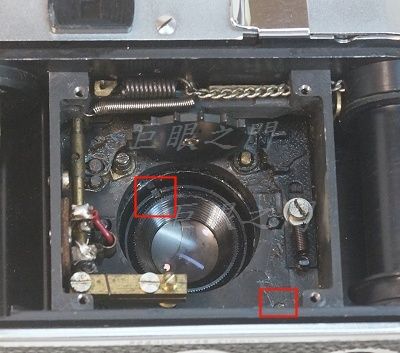

底片導軌板拆除，底片室內有鎖環，鎖環打開就可以把鏡組取下。
鏡組取下，電線剪掉就好。
機身。本來這裡都可以不拆，但想用原來的對焦系統，所以花了許多時間拆解。
看到的螺絲拆掉就可以把光圈環取下。
光圈環已經取下，其他的就麻煩了。

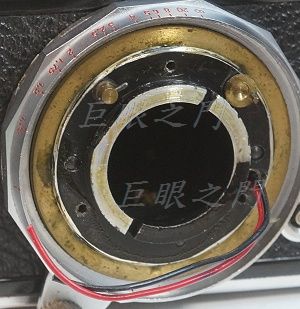

外面的對焦環測面有固定螺絲，鬆開就可以拆除。

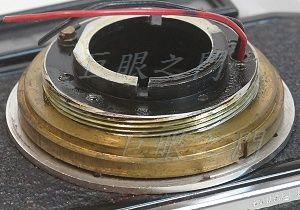

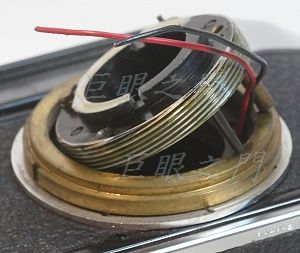

轉到最近對焦位置可以把複螺紋內環取出。

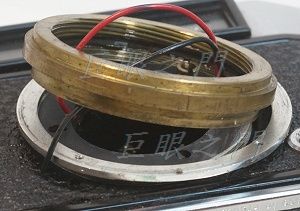

再一直轉可以把複螺紋外環取下。

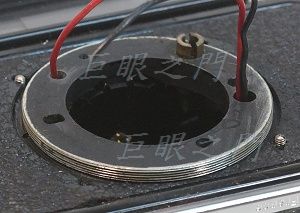

這個座子拿不下來。

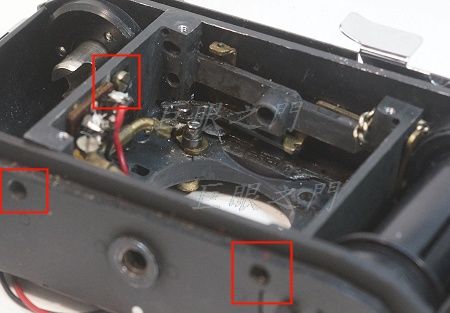

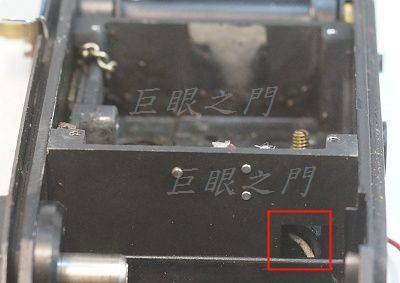

底板取下，下方紅框中原來有螺絲，要取下，頂蓋也要拆除，有些零件也要拆，沒拍那麼詳細，反正看到的螺絲都拆了。
這裡還有電線連著，要剪掉。

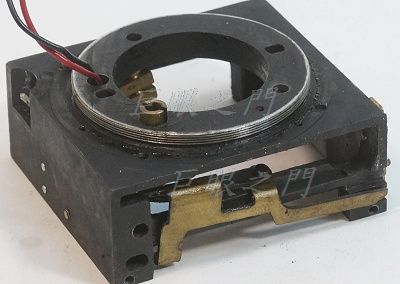

這個組件取出，如果要用的話就可以整修為圓形再利用。
鏡組。
反面，有些沒用的也要拆掉，與光圈有關的保留就好。

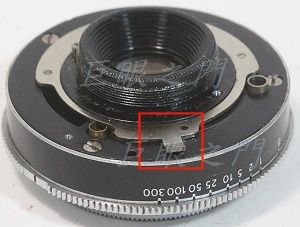

紅框中的螺絲周邊有三隻，都要拆才能把快門葉片取出。
既然鏡主要用對焦筒，那就拆鏡組的快門吧。
前鏡組拆除。
前面的零件拆除，裡面的東西都拆掉，尾巴螺絲鬆開，然後就可以把葉片取出了。
裝回去，圖中右下方的凸起剛好可以卡在孔中，其實原來不是這樣卡的，只是快門轉盤現在沒用了，所以就卡在固定的角度好了。
反面剩下這樣，這個凸起處要與外面的光圈環連動。

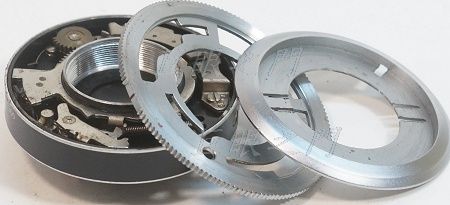

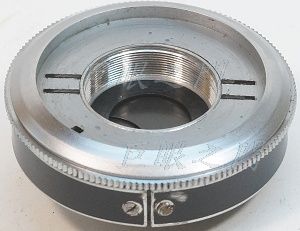

這是光圈環的部份，裡面有個與鏡心光圈連動的叉狀物，但是靠近前方，被擋住了。
紅框中螺絲拆開就可以將前後分離，但是要注意，標示光圈值的環與轉光圈的環只是卡在底座上可以轉而已，並沒有牢固的固定，所以會鬆動，要小心不要捏壞了。

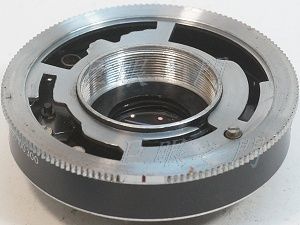

反面。

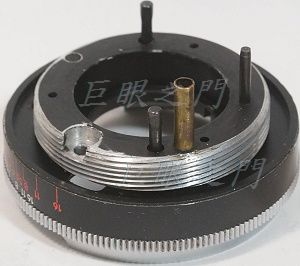

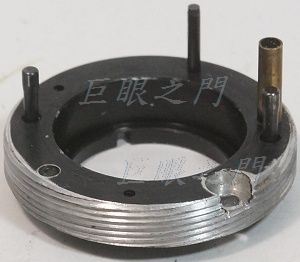

分離後，這些凸起都要磨掉。
都磨掉了，側面車小，車到可以塞入 M42 的接環，但不是整個車掉。

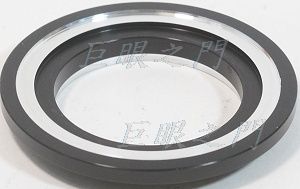

M42 接環，前面車到配合光圈環放上去不會頂到。
這裡車小一圈，作用後面會描述。

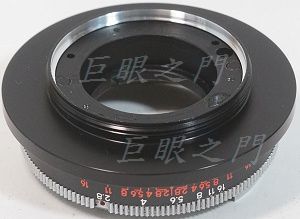

把原來的光圈機構組合好，由前面放入接環。

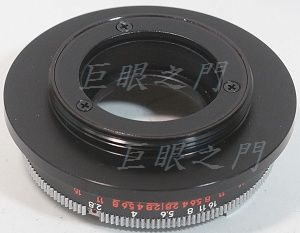

尾巴鎖了一片鋁板，所以接環是夾在前面的光圈座子以及尾巴的鋁板之間。
用原來的鎖環將鏡組鎖上。

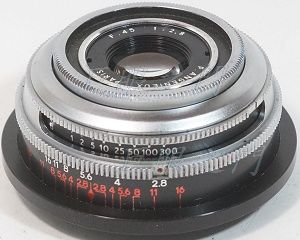

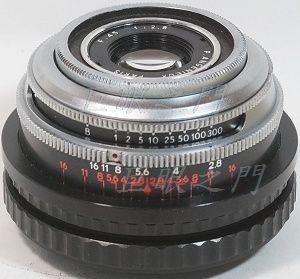

完工。
裝上 12 mm 的對焦筒。

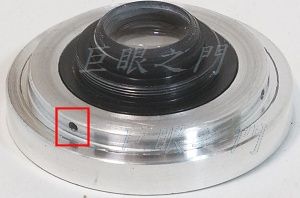

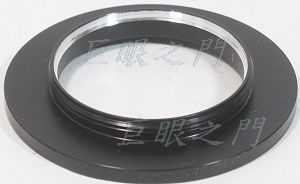

後來鏡主覺得前面沒有裝濾鏡的位置，所以又增加了一個零件，比照原來鎖在前鏡組外面的環，做了一個外徑大一些的替換，側面用固定螺絲鎖住。

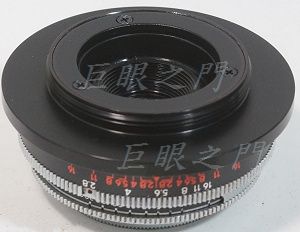

前面的外觀。

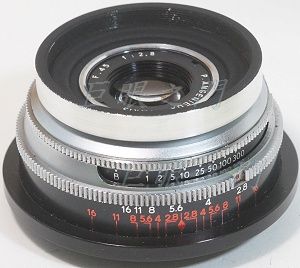

整個裝起來的外觀，這樣外面就可以裝濾鏡或是遮光罩了。
| D.T. Tang 製作 |
