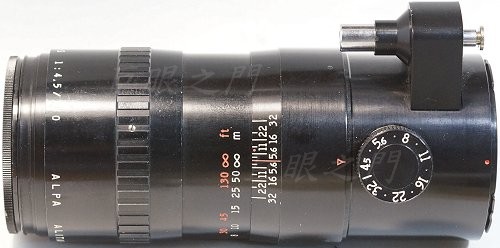

Angenieux Alitar 180mm f4.5 Alpa 接環改 Hasselblad V 接環(使用對焦筒)

看到這個廠牌要拜一下，不是因為它好，是因為它難拆。

光學結構不明，但是看起來好像只有四片，是這樣嗎？不知道，找不到資料。

光學結構 4 群 5 片。

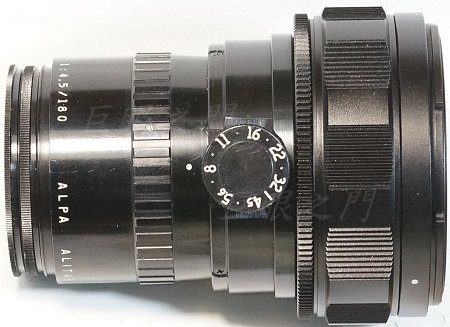

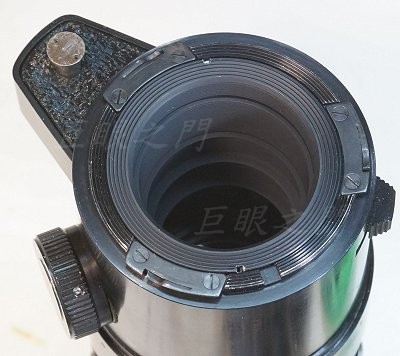

尾巴，這是 ALPA 接環，這種接環也要拜一下，因為它很貴。

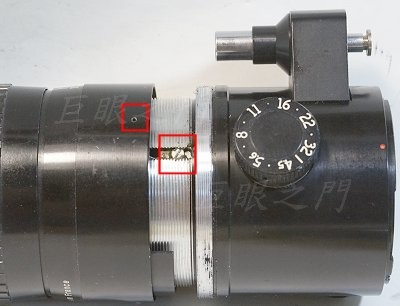

找了些願意網路分享的資料，左方紅框中的三隻螺絲鬆開，可以將景深環轉鬆向前推出，右方紅框中的螺絲是對焦定位用的，要拆掉。

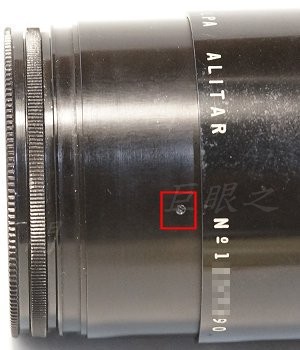

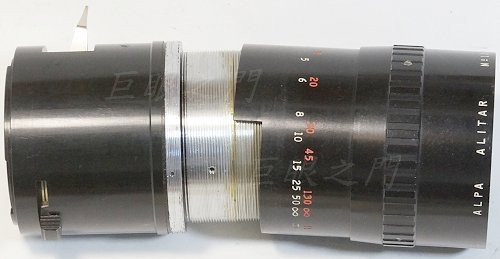

轉到最近對焦處，這裡也有止付螺絲，鬆開後可以將外殼向「右方」「轉」出去。不過改鏡的話這裡不需要拆。

這個外殼可以轉鬆了拆下，外殼拆下可以看到四隻螺絲，都拆了之後這個凸出物就可以拆下來。

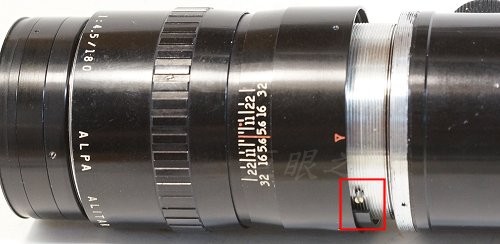

紅框中有個限制對焦環轉動的螺絲，要拆掉，拆掉後鏡心就可以轉出來。

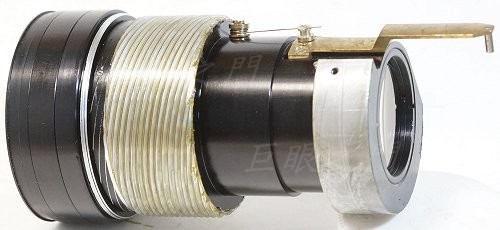

這就是鏡心。長長的桿子是原來的光圈控制機構，撥動範圍只有一點點，也就是說改鏡的話，如果要直接驅動個桿子，光圈每一級之間會只有不到 1 mm 的轉動距離，那樣很難用。

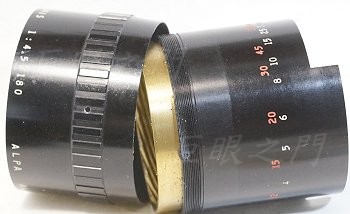

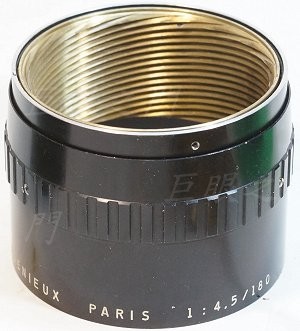

殼子，對焦環可以轉下來。

網路上有人改過，但是「好像」沒有光圈環。這次打算用原來的光圈控制機構去改，這個可非常有挑戰性。

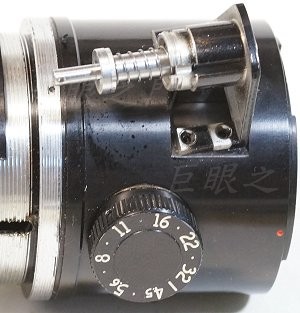

這個部分原來有光圈轉鈕，這個機構要拆下來，還要用到。

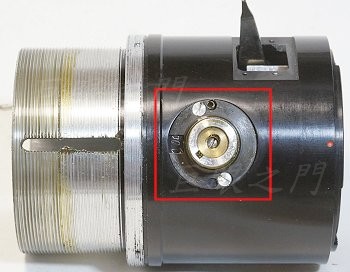

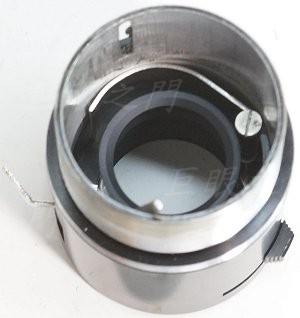

這是原來內部，轉鈕中央的頂針頂住裡面弧形的零件，再用槓桿原理去控制光圈撥桿。

裡面有些螺絲，拆掉後才能將後面的護環拆掉，如果要改別的接環，那原來的尾巴就要留著用，但是這次改哈蘇，所以這個尾巴沒有用。

對焦環與前面的環還可以拆。

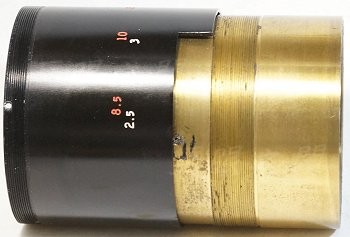

對焦環與內部的複螺紋外環還可以分家。

最前面的外殼還是裝回，改鏡與它無關。

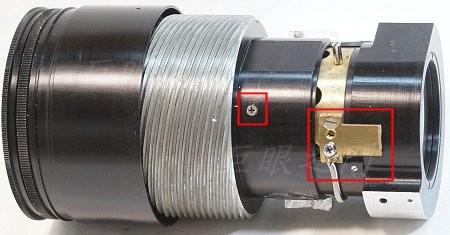

左方紅框中原來有個彈簧將光圈保持在縮光圈，但是原來的機構不能用，要拆掉，原來此處就會有個螺絲孔，怕有雜物掉進去，所以用個小螺絲鎖上封住。

右方紅框中原來有長桿子，後面切掉，其實可以切多一點，本來想留一些，怕萬一要用到，但後來其實沒有用到。這個零件要鎖回，可以控制光圈不要縮到超過原來的設計。

原來這個前方的外殼要與複螺紋外環鎖回去，切短。

切到多短，要切到裝回去時比複螺紋再短一些或是齊平。複螺紋環轉到底，這裡用個止付螺絲鎖住，這樣外殼就不會亂轉。

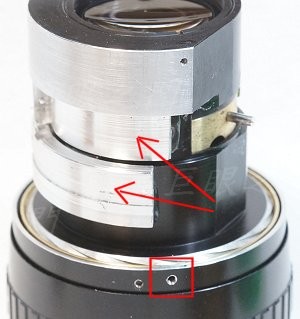

因為外殼上不宜亂鑽孔，怕鑽穿，所以箭頭處黏了兩塊弧形的鋁，上面可以再裝後續的零件。

上面的鋁板要裝拉住光圈機構的彈簧。

下面的後鋁板很重要，要裝光圈控制機構。

這是光圈控制用的機構，原來做了個與一般鏡頭類似的弧形金屬去控制，但是剛性不足，二且外徑太大，不能用。

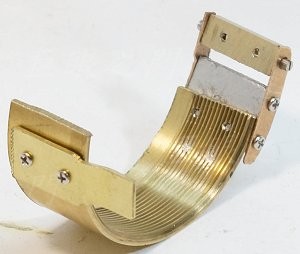

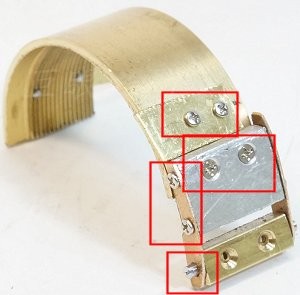

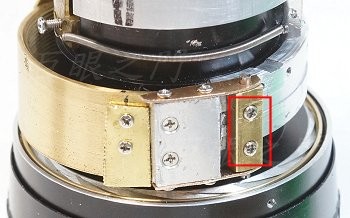

重新做了這個形狀的，又下方的銅塊要鎖在鏡身的鋁板上，兩端用柱狀螺絲鎖上，作為轉動的軸心。圖中的鋁片上下鎖了耐磨的磷青銅片套在轉軸上，小鋁塊上鎖了弧形的銅板，這個銅板其實是這個鏡原來的零件上鋸下來的。最上方的紅框中在原來弧形的銅板上再鎖了一片黃銅片，是因為光圈機構頂不到，要增厚。

另外一面。

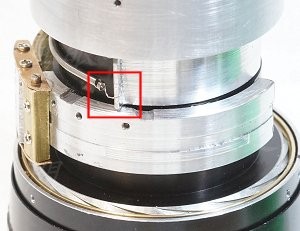

這裡有彈簧拉住光圈機構。

光圈控制零件鎖在鏡身鋁板上。

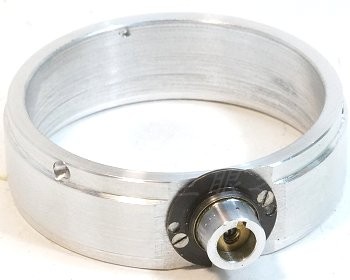

這個零件要鎖在鏡筒前方，上面有光圈機構。光圈機構原來有定位鋼珠，也要把容納彈簧的孔洞做出來。

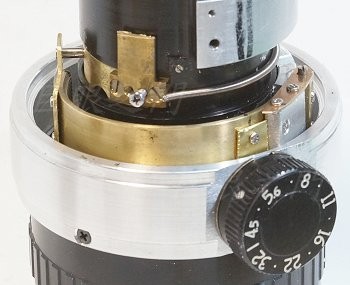

裝起來。

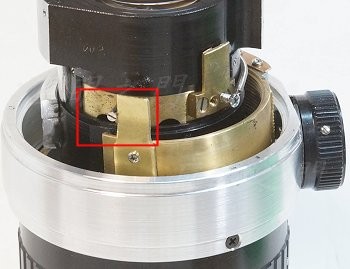

轉動光圈機構就會將弧形銅片向圖中左方頂過去，弧形銅片上鎖了伸出來的銅片，頂住原來的光圈機構。頂到底就是最大光圈。

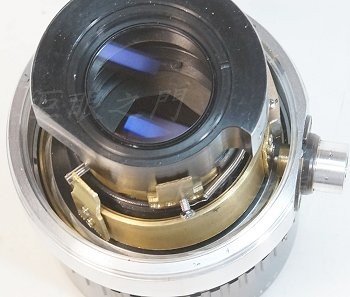

縫隙中可以看到光圈機構會伸縮頂住銅片。這個東西很難搞，要測試很久，要頂到底剛好最大光圈，縮到底剛好最小光圈，要轉動有光圈機構的外環，找到一個位置剛好可以這樣控制的。其實原來算的位置應該是比目前位置還要順時針多轉 20 度以上，但是這與弧形金屬片的形狀有關，所以要找到對的位置，再把鋁環與原來外殼固定的位置定下來。

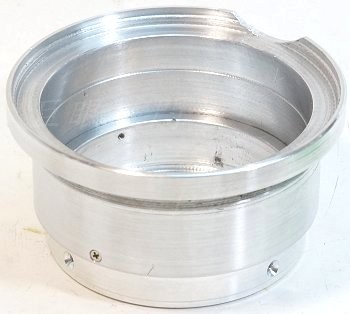

這是尾巴，此鏡可以用 58-58 mm 的 25-55 mm 長度的環，用內徑 65 的也可以，而且比較好做，可是那樣很大，有點不搭。鋁管的下方要鎖在鏡尾，上方要套在光圈機構的環外面。缺口處是要避過光圈的旋鈕。

因為手上沒有夠厚的鋁材，所以這個尾巴是兩節的。

但是這樣還不行，因為原來的尾巴缺了一區。

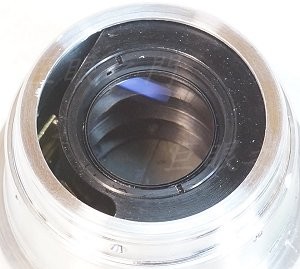

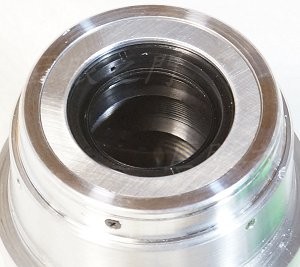

做個鋁環墊在裡面補起來，這樣比較好看，而且可以避免漏光。

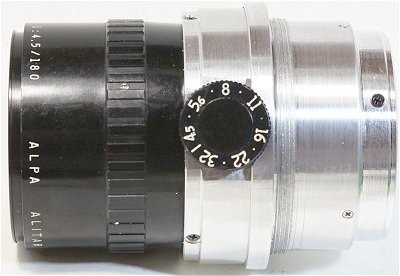

外觀，還要送去做陽極。

裝上對焦筒，挑戰成功。這可是非常有「原味」的，絕對不是另外做個光圈環能比的啊。

這樣改看看不難，但其實非常費工，不含研究時間與做失敗的零件，也搞了十幾個小時。

陽極完成後。
