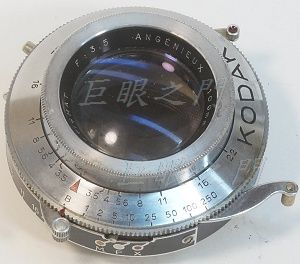

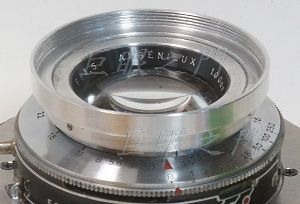

這是 Kodak 老相機上面的老法國鏡，應該是三片或是四片的結構。

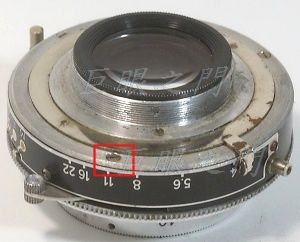

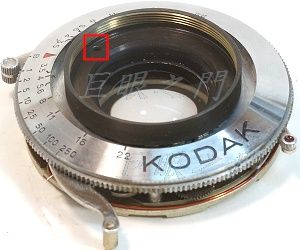

尾巴，這裡的螺絲拆開就可以把前後段分開。

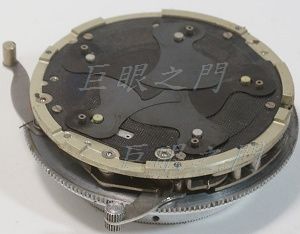

分開了，快門葉片可以取下。

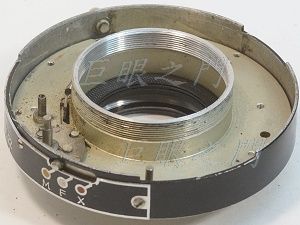

但是周邊有些凸出物會干擾，還滿長的，還是拆掉吧。先把對焦環上側面的固定螺絲拆開就可以將對焦環取下，然後就可以將前鏡組拆下。紅框中的卡孔是拆中間鏡組的。

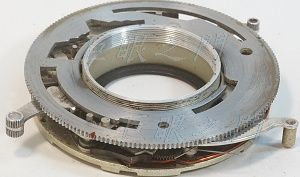

中間鏡組拆下，紅框中的螺絲轉個方向就可以把有荷葉邊的鎖環拆下，這類鏡頭差不多都是這樣拆的。

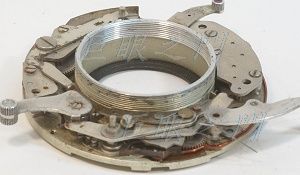

上面的環取下。
再拆。
拆掉清潔溜溜再裝回去。

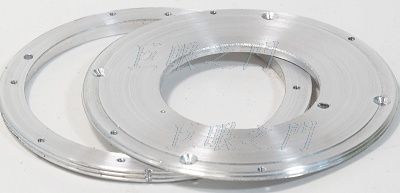

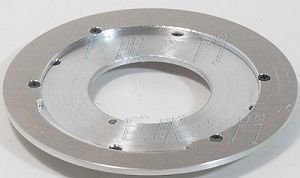

因為鏡頭尾巴小，要裝在 65 mm 內徑的對焦筒上，內外徑差太多部好做，所以做了兩個鋁環來鎖鏡組，兩個部份要鎖起來，鏡組鎖在鋁板上，下面的環是 65 mm 螺紋環。

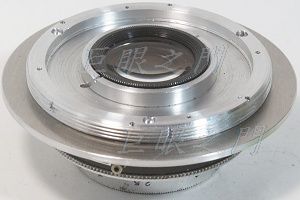

上面再鎖一片大一點的環做為螺紋環的凸緣，前面有一區會干擾光圈機構處要挖掉一些。

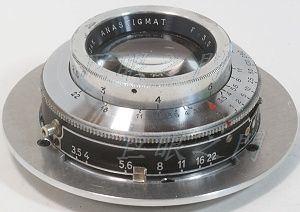

鎖上鏡組。
另一個角度。

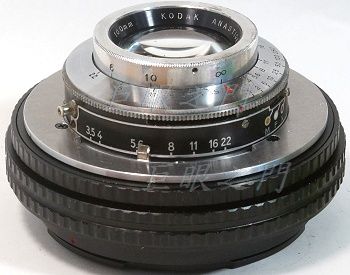

裝上 65 mm 內徑，長度 17 mm 的對焦筒。
這些零件最後都要再送去做陽極，經常轉動裝拆的部份一定要陽極，不然很容易磨損。
鏡主說想接遮光罩，於是又做了個環，底下鎖在對焦環上，不過這樣就看不到距離表尺了。前面是 49 mm 的濾鏡螺紋。
| D.T. Tang 製作 |
本頁最後修改日期：
