Agfa Solagon 50mm f2 殺機取鏡改 Leica M 接環

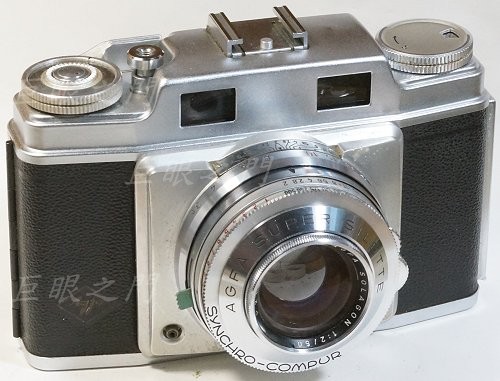

老德國機，鏡頭是雙高斯。

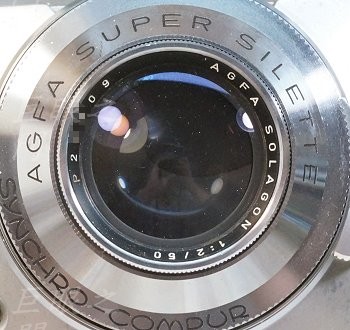

鏡頭銘環。

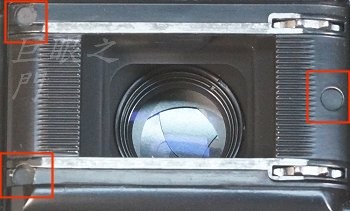

背蓋打開，裡面有鏡頭鎖環。周邊這三處表面的塗料要用起子去除才能拆掉裡面的螺絲。

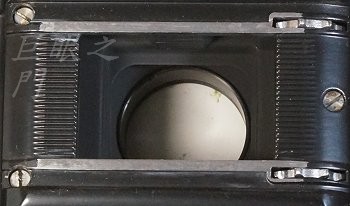

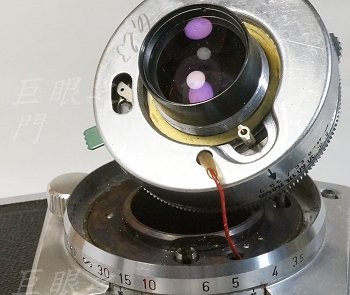

鎖環拆了鏡頭就可以取下。

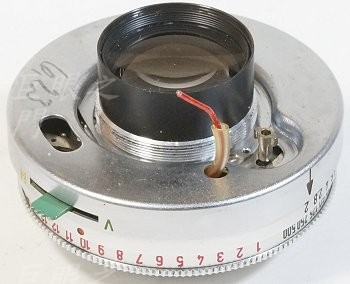

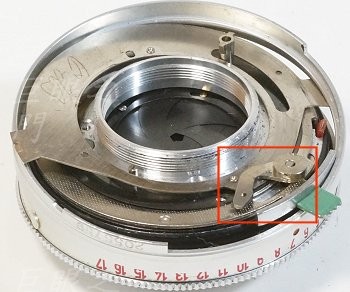

右方凸出物看來要磨掉。

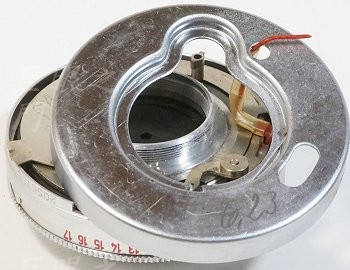

要把後鏡組先轉下來才能拆到後蓋。

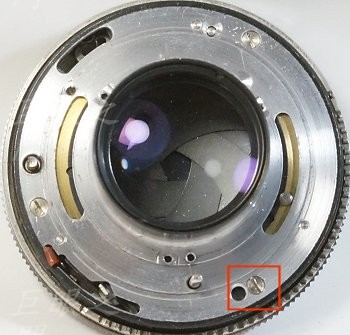

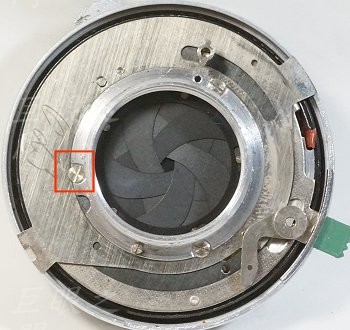

這裡週邊的三隻螺絲拆下才能將後面擋住後蓋的金屬片拆下。

這個零件看來無法拆，應該是用鉚死的；既然拆不開就磨掉吧。

金屬片轉個角度還是拆出來了，裡面還有別的墊片，也要拆掉。

擋住尾巴的零件最後還是磨掉了，現在鎖住後蓋的螺絲已經露出。

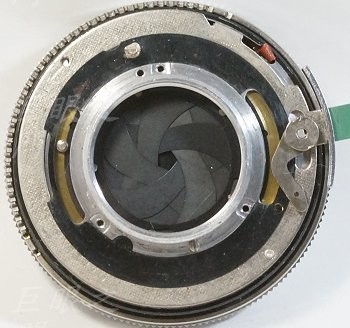

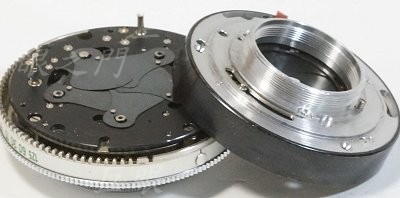

後蓋打開，快門葉片可以拆除。

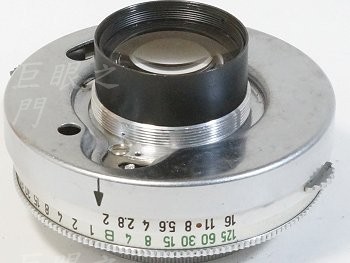

本來還想拆裡面的一些快門機構，不過前面拆不開，還是算了。整個裝回去，現在鏡頭部分已經完成，評估了一下，應該可以改 LM。

拆原來的對焦機構，前面說過邊上的三個圓形其實有塗料蓋住，去除後看到三隻螺絲，都拆掉。

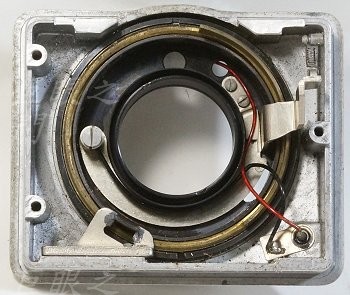

對焦系統拆出來。

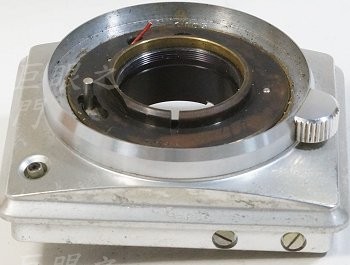

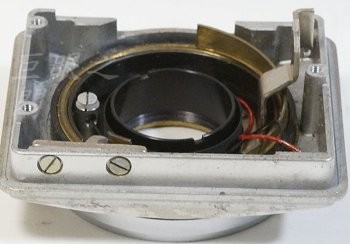

背面，圖中下方鎖住的是對焦定位器，形狀太奇怪，改鏡應該沒用，拆掉。

其他一些也都沒用，反正螺絲都拆掉。

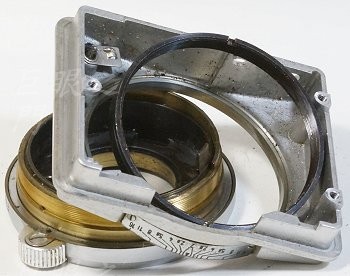

這是對焦系統的核心，一共是四個零件，複螺紋內外環，鎖環以及鏡座。方形的鏡座要車圓，還要用到。複螺紋內外環還沒拆開，拆的話轉開就好。

鏡座已經車成圓形，箭頭處原來有景深表，先拆掉，加工完再裝回。鏡座下方本來有凸出物，都磨掉了，其實應該要留一些的，一開始沒計畫好。如果留下來一些，可以鎖螺絲用。

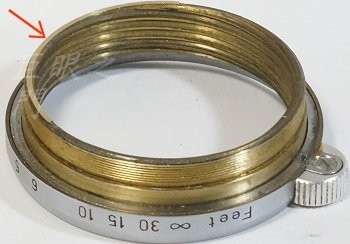

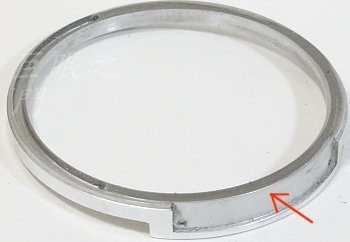

複螺紋外環，箭頭處原來有凸起，類似 Leica M 鏡頭的距離連動裝置，改鏡後沒有用，而且會頂到 LM 接環，就車掉吧。

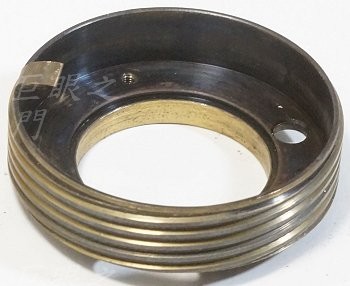

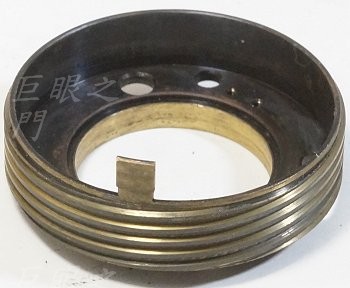

複螺紋內環，下方原來鎖住鏡頭。上方的對焦定位器太凸出，這樣無法改 LM。

把凸出物敲彎，這樣裝上 LM 接環才能對到無限遠。

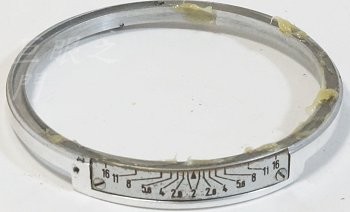

原來的鏡座，把景深環裝上，該抹黃油的位置抹油。

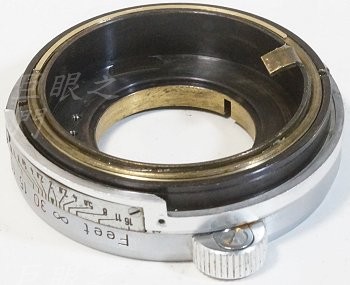

把原來的對焦機構清洗後裝起來。

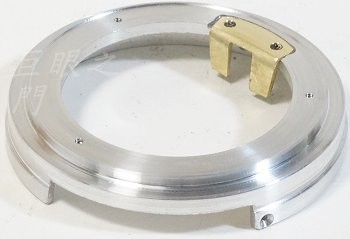

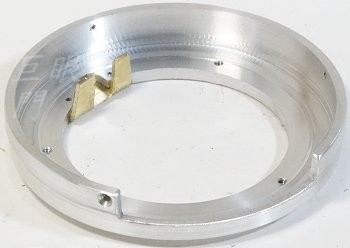

做了鋁環，要鎖在對焦機構後面，銅片是對焦定位器。要鎖上後，再稍微車一下。

另外一面。

最後要塗黑。

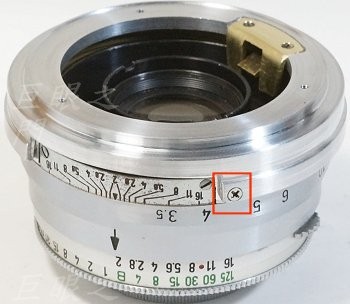

塗黑前，先測試。把鋁環由週邊用螺絲鎖住原來的對焦機構。這個外殼要稍微厚一點，螺絲要由外面一起攻螺紋鎖進去，這樣才不會有應力，否則對焦環轉起來會不順。

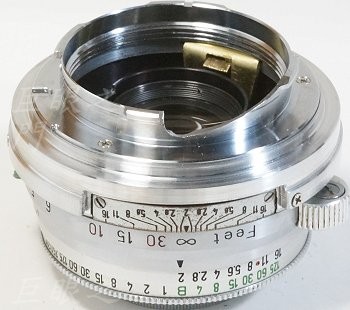

後面鎖上 LM 接環。

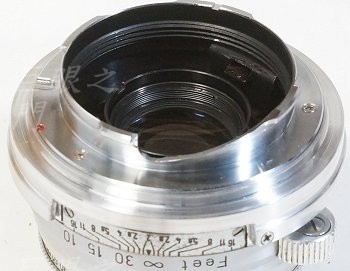

塗黑後的狀態。

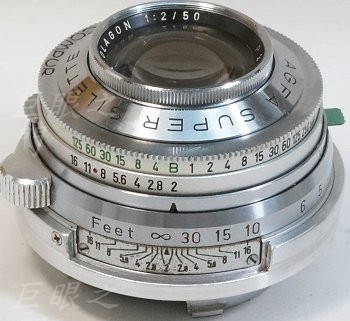

正面。

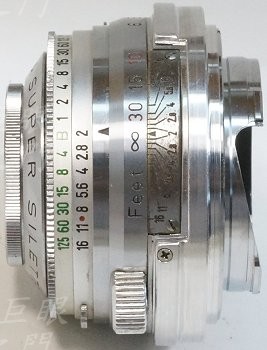

側面全貌。尾巴靠近 LM 接環處要車小，以便裝在 M 機身上不會頂到拆鏡鈕。鋁環鎖螺絲處稍留的厚一些，稍微右方要車小一些。這些尺寸是為了要能裝上天工環，這樣改起來其實外殼已經不太厚了，有些勉強，強度應該堪用啦。
