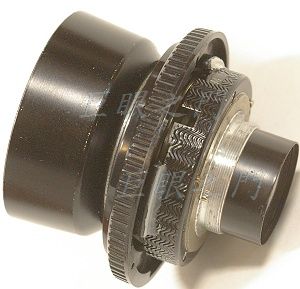

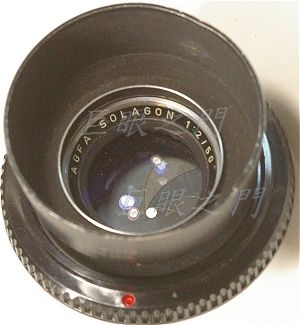

這個鏡拿到時已經被人改成 EF，不過改的不太好。
是用機身蓋改的，只能用 LiveView 來拍吧。
查到的資料顯示光學結構是 4 群 6 片。

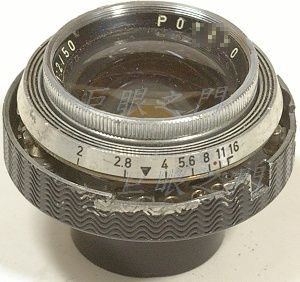

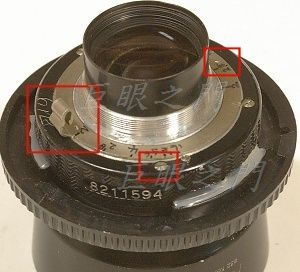

左方的紅框捲捲的金屬片原來是光圈指示，但是被折彎而且剪短了。右方紅框中的螺絲是鎖住光圈指示機構的。下方的紅框，這隻螺絲是鎖住裡面的前後零件的。

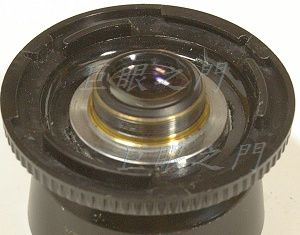

尾巴拆開。這個塑膠環要拆掉。鏡主要改為 NEX Helicoid 用。

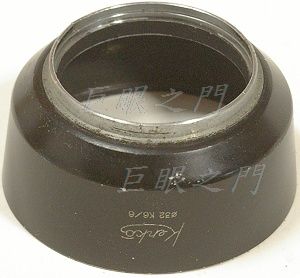

前面的遮光罩，原來用膠黏著，還是用卡的吧。
這是拆出來的鏡心，原來前組與鏡身之間還有些擋板也不見了。

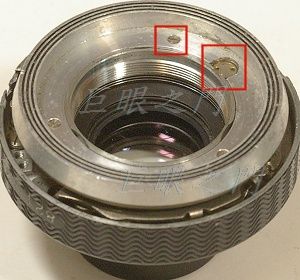

前鏡組轉下來，左方紅框中的螺絲是固定鋁環的。右方的轉動機構是固定裡面的金屬片。

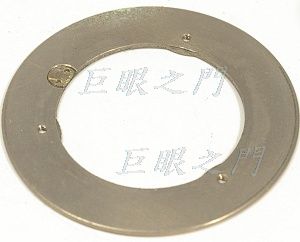

這個金屬片有三個小小的凸起，有點像接環的插刀。

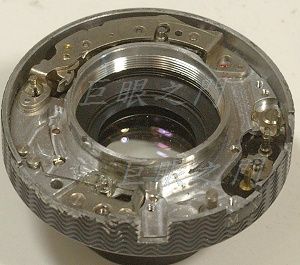

裡面的狀況，有些零件其實拆掉就算了，留著沒有用。

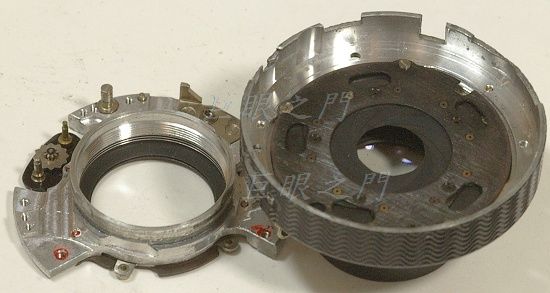

拆開，右方的部份是鏡身座子。

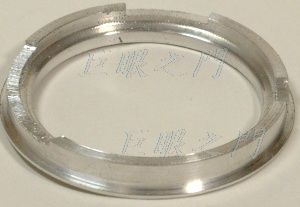

做了個鋁環，高高低低是要避過座子內的許多高低不平處。

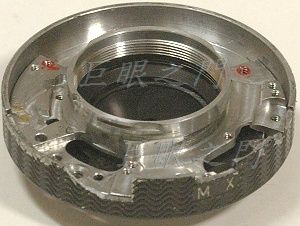

裡面的零件都拆掉，鎖回去。

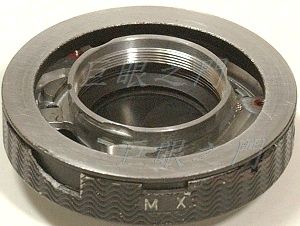

把鋁環放上去，這樣鏡身邊緣才不會有個大大的縫隙，好難看。

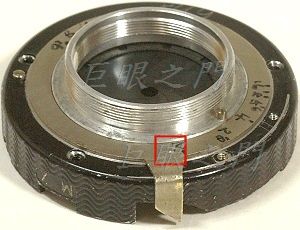

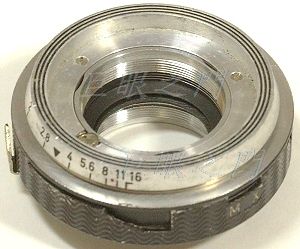

尾巴的光圈指標設法彎回去，磨成斜尖狀。整個環鎖回去。

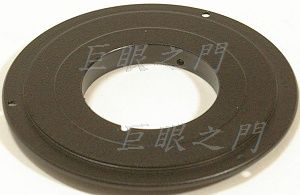

前面的金屬板與鋁環鎖上。

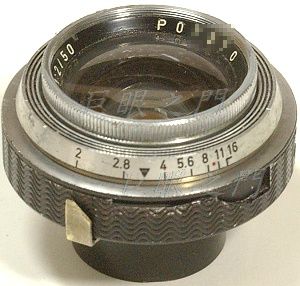

看起來好多了吧。

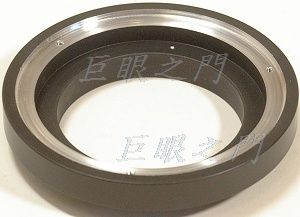

車個鋁環，要裝鏡組用。
背面。

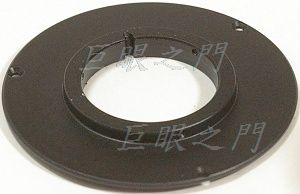

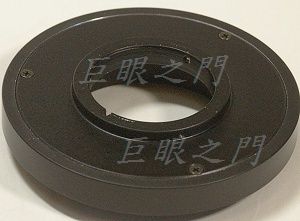

M42 的接環，內緣車掉一些以便容納裝鏡組的鋁環。

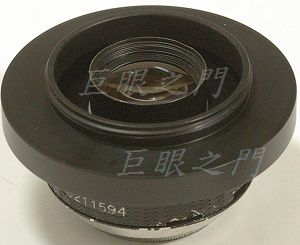

鎖起來。

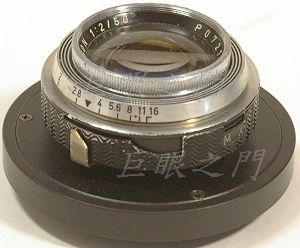

鏡組用沈頭固定螺絲鎖上。
背面。

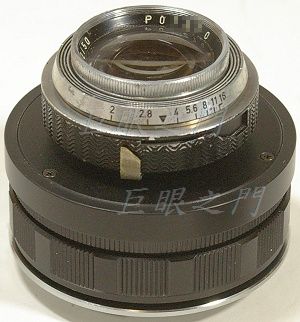

裝上對焦筒，這個對焦筒可是 Pentax 原廠出品的。
D.T. Tang 製作
